• 半導体産業用溶融クォーツ・ウェーファー 1000um 厚さと弓 ±40μm
半導体産業用溶融クォーツ・ウェーファー 1000um 厚さと弓 ±40μm

半導体産業用溶融クォーツ・ウェーファー 1000um 厚さと弓 ±40μm

商品の詳細:

Place of Origin: China
ブランド名: CSIMC
証明: ISO:9001, ISO:14001
Model Number: Fused Silica, Fused Quartz

お支払配送条件:

Minimum Order Quantity: 5 pcs
価格: 交渉可能

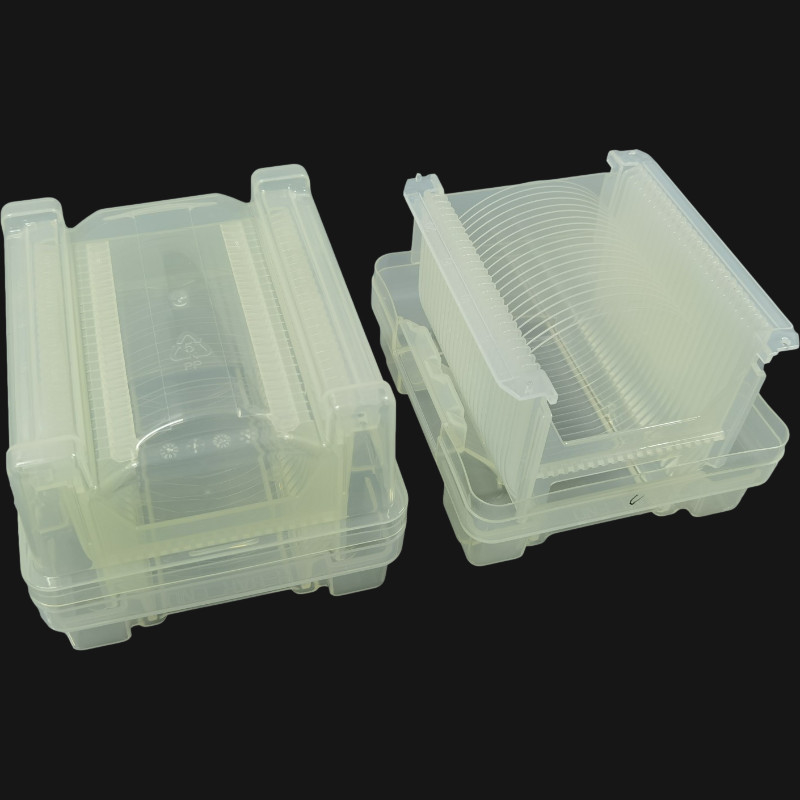

Packaging Details: Cassette/ Jar package, vaccum sealed
Delivery Time: 1-4 weeks
Payment Terms: T/T
Supply Ability: 20000 pcs/Month
ベストプライス 連絡先

詳細情報

ワープ: < 30μm, < 40μm, < 50μm, < 50μm, < 60μm, < 60μm 身をかがめる: ±20μm, ±25μm, ±40μm, ±40μm, ±60μm, ±60μm
製品カテゴリー: 石英ガラスのウエファー 製品名: JGS1 JGS2 JGS3 優れた光学透明性化学安定性のためのガラスとクォーツのウエファー
滑らかな面 Ra: <1.0nm または要求に応じて特異 LTV (5mm×5mm): <2μm
直径: 50.8mm76.2mm,100mm,150mm,200mm PLTV ((<0.5um): ≥95% ((5mm*5mm)
ハイライト:

1000um 厚さの溶融クォーツ・ウェーファー

,

ボウ40um 溶融クォーツ・ウェーファー

,

半導体産業 溶融クォーツ・ウェーファー

製品の説明

製品説明:

このクォーツ・ウェーファーは,22mm,32.5mm,42.5mm,57.5mm/ノッチ,ノッチ,ノッチのPrimary Flat寸法で,さまざまなサイズで入手できます.また,優れたPLTV (<0.0mm) を備えています.5mm) で,5mm×5mmの面積で少なくとも95%ワッファのTTVも印象的で,異なるニーズと要求に応える<8μm, <10μm, <15μm, <20μm, <30μm,および <30μmのオプションがあります.

このクォーツ・ウェーファーの主な利点は,表面の質です. DSP,SSP,DSLの3つのオプションがあります.片側が高度な精度で磨かれたものSSP または単面の磨き面は片側が磨き面で,もう片方は粗いので,粘着用には適しています.DSL または双面のラップされた表面は平らで滑らかです.しかし,DSPよりも低精度で.

JGS1 JGS2 JGS3 高度な光学透明性化学安定のためのガラスとクォーツのウエファーは,MEMS,半導体,マイクロ電子機器マイクロ電子機器,光学部品,センサーの製造,研究開発に広く使用されています.

総じて the JGS1 JGS2 JGS3 Glass and Quartz wafer for Superior Optical Clarity Chemical Stability is a must-have for anyone looking for a high-quality Quartz Wafer that offers excellent optical and mechanical properties異なるサイズ,表面品質,およびTTVオプションで利用可能であるため,さまざまなアプリケーションのための汎用的なオプションです.



特徴:

  • 製品名: 溶融したシリカ・ウェーファー
  • エッジ・ラウンディング: SEMI M1.2 規格に準拠/IEC62276を参照
  • 製品カテゴリー: 溶融したシリコン・ウェーファー
  • 主要フラット: 22mm, 32.5mm, 42.5mm, 57.5mm/ノッチ,ノッチ,ノッチ
  • PLTV ((<0.5um): ≥95% ((5mm*5mm)
  • 材料:UV溶解シリカ,溶解クォーツ (JGS1,JGS2,JGS3)

キーワード: シリカ・クリスタル・ウエファー 溶融クォーツ・ウエファー



技術パラメータ:

ブランド 直径 TTV 滑らかな面 Ra ワープ 適用する トランスミッション 表面 身をかがめる PLTV ((<0.5um)
JGS1 50.8mm76.2mm,100mm,150mm,200mm < 8μm, < 10μm, < 15μm, < 20μm, < 30μm, < 30μm <1.0nm または要求に応じて特異 < 30μm, < 40μm, < 50μm, < 50μm, < 60μm, < 60μm 半導体,MEMS 紫外線 と 目に見える 光 DSP,SSP,DSL ±20μm, ±25μm, ±40μm, ±40μm, ±60μm, ±60μm ≥95% ((5mm*5mm)
JGS2 50.8mm76.2mm,100mm,150mm,200mm < 8μm, < 10μm, < 15μm, < 20μm, < 30μm, < 30μm <1.0nm または要求に応じて特異 < 30μm, < 40μm, < 50μm, < 50μm, < 60μm, < 60μm 半導体,MEMS 紫外線 と 目に見える 光 DSP,SSP,DSL ±20μm, ±25μm, ±40μm, ±40μm, ±60μm, ±60μm ≥95% ((5mm*5mm)
JGS3 50.8mm76.2mm,100mm,150mm,200mm < 8μm, < 10μm, < 15μm, < 20μm, < 30μm, < 30μm <1.0nm または要求に応じて特異 < 30μm, < 40μm, < 50μm, < 50μm, < 60μm, < 60μm 半導体,MEMS 紫外線 と 目に見える 光 DSP,SSP,DSL ±20μm, ±25μm, ±40μm, ±40μm, ±60μm, ±60μm ≥95% ((5mm*5mm)

シリコンガラス・ウェーファー,ビトラス・シリコン・ウェーファー,結晶・シリコン・ウェーファの技術パラメータは,上記の表で示されている.



応用:

BonTekは高品質の溶融シリカ・ウェッファーを製造する リーダー企業で 様々な業界で 様々な用途に最適な 最高級の製品を紹介しています溶融シリコンウエファー 高純度シリコンガラスから作られています,それはSiO2の無形形態であり,熱ショックや化学腐食に非常に耐性がある.それは,溶融シリコンや溶融クォーツを含む,さまざまなサイズと種類で利用できます.径50cm.8mm,76.2mm,100mm,150mm,そして200mm

ボンテックの溶融シリコンウエファは ISO:9001と ISO:14001品質と環境管理の国際基準に準拠することを保証します.それは中国で製造され,最小注文量は5個です.価格は交渉可能です.支払い条件はT/T配達時間は1〜4週間です 場所によって異なります

溶融シリコンウエファーは真空密封式で,カセットとボトルパッケージを含むさまざまなパッケージオプションを提供しています. 私たちの製品のPLTVは≥95% (5mm*5mm),信頼性の高いアプリケーションになります磨き側Raは<1.0nmまたは要求に応じて特定され,表面が滑らかで欠陥がないことを保証します.

ボンテックの溶融シリコンウエファーは 異なる場合やシナリオに最適です 例えば 半導体産業でマイクロチップの製造 レンズや鏡の製造のための光学産業太陽電池の生産のための太陽光産業物理学,化学,材料科学など様々な分野での研究開発にも利用できます.

私たちの溶融シリコンウエファーに投資すれば,あなたの業界で競争力を得ます. 今すぐご注文をお願いして,私たちの製品の品質と信頼性を体験してください!



サポートとサービス

製品に関するご質問や懸念に応える技術専門家チームがサポートしています私たちは,あなたがあなたの溶融シリコンウエフラーから最大限に活用することを保証するために,技術的サポートとサービスの範囲を提供しています私たちのサービスには以下が含まれます

  • 独自の要求を満たすためのカスタム・ウエファー仕様
  • 最適な性能のためのウエフルの磨きと清掃サービス
  • 複雑な装置構造のためのワッフル結合と統合サービス
  • ワッフルの設計と製造に関する専門家の相談
  • 溶融シリカ・ウェーフの取り扱い,保管,使用に関する訓練と教育

製品や技術サポートサービスを利用して デバイスの性能と信頼性を 最大限に向上させることです



梱包と輸送:

商品のパッケージ:

溶融シリカウエファー製品は,安全な配送を確保するために安全に梱包されます.各ウエファは,個別に反静的材料に包み,その後,泡付きの箱に入れます.箱は製品名でラベルされます., 量,その他の関連情報

輸送:

発送料は,パッケージの重量と目的地に基づいて計算されます.国内外で送料も提供しています顧客は,標準または迅速な配送から選択できます.



FAQ:

  1. 溶けたシリカウエフのブランド名は?

    答え: 溶融シリカウエフルのブランドは"ボンテック"です

  2. 溶融シリカウエファーには どんなモデルがありますか?

    答え: 溶融シリカウエフルの利用可能なモデルは,溶融シリカと溶融クォーツです.

  3. 溶融シリカウエファーには どんな認証がありますか?

    答え: 溶融シリカウエファーには ISO:9001 と ISO:14001 認証があります.

  4. 溶融シリカウエフルの最小注文量は?

    答: 溶融シリカウエフルの最小注文量は 5 pcs です.

  5. 溶けたシリカウエフのパッケージの詳細は?

    答え: 溶融したシリカウエフルのパッケージの詳細は,カセット/ジャーパッケージで,真空密封されています.

注記:価格,支払い条件,供給能力,配達時間については,お客様サポートにご連絡ください.
