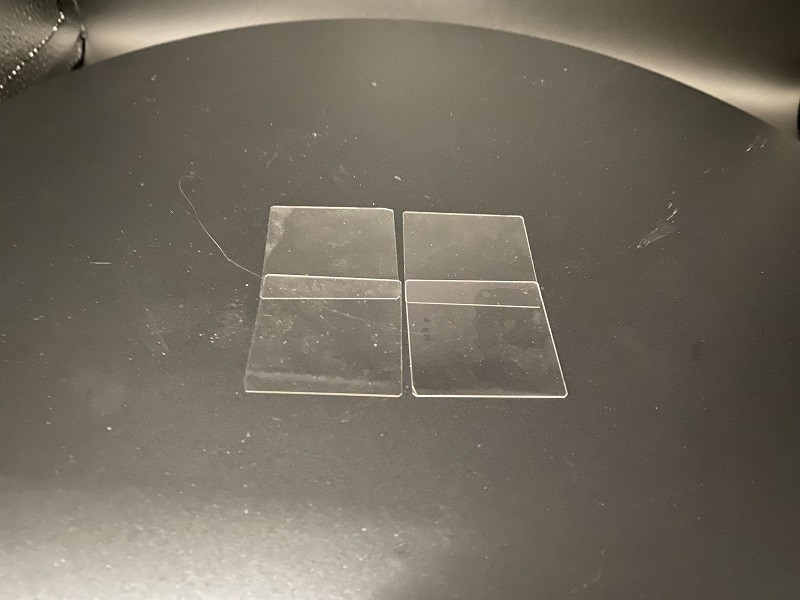

精密溶融シリコンウェーファー TTV 20μm PLTV≥95% 直径 50.8mm 最適な性能
商品の詳細:
Place of Origin: | China |
ブランド名: | CSIMC |
証明: | ISO:9001, ISO:14001 |
Model Number: | Fused Silica, Fused Quartz |
お支払配送条件:
Minimum Order Quantity: | 5 pcs |
---|---|
価格: | 交渉可能 |
Packaging Details: | Cassette/ Jar package, vaccum sealed |
Delivery Time: | 1-4 weeks |
Payment Terms: | T/T |
Supply Ability: | 20000 pcs/Month |
詳細情報 |
|||
製品名: | JGS1 JGS2 JGS3 優れた光学透明性化学安定性のためのガラスとクォーツのウエファー | 身をかがめる: | ±20μm, ±25μm, ±40μm, ±40μm, ±60μm, ±60μm |
---|---|---|---|
PLTV ((<0.5um): | ≥95% ((5mm*5mm) | エッジの丸め: | SEMI M1.2 規格に準拠/IEC62276を参照 |
適用する: | 半導体、MEMS | ブランド: | JGS1 JGS2 JGS3 |
表面: | DSP,SSP,DSL | TTV: | < 8μm, < 10μm, < 15μm, < 20μm, < 30μm, < 30μm |
ハイライト: | PLTV 95% 溶融したシリカ・ウェーファー,精密溶融シリカ・ウェーファー,50.8mm 溶融シリカウエファー |
製品の説明
製品説明:
Fused Silica Waferは,さまざまなサイズ,厚さ,表面仕上げで提供されています. 磨き側Raは1.0nm未満または要求に応じて指定することができます. 製品はJGS1で提供されています.JGS2,およびJGS3タイプのガラスおよびクォーツ・ウェーバーにより,優れた光学透明性と化学的安定性があります.製品はDSP,SSP,DSLを含むさまざまな表面仕上げで利用できます.応募要件に応じて.
溶融シリカ・ウェーファーは,高温耐性,低熱膨張,および化学的惰性を含む優れた特性で知られています.高温アプリケーションで使用するのに適している製品には,仕様に応じて,TTVが8μm,<10μm,<15μm,<20μm,<30μm,または<30μm未満である.
溶融シリカ・ウェーファーは半導体産業で広く使用されており,集積回路の製造のための基板として使用されています. 光学にも使用されています.薄膜の堆積のための基板として使用される場合この製品は,センサーやその他の電子機器の製造のための基板として使用される電子機器にも使用されます.
溶融シリコンウエファーは,様々な電子機器や光学機器の製造過程で不可欠な部品です.それは優れた特性で知られる高品質の製品です.高温耐性を含む低熱膨張性,低化学惰性.この製品は,さまざまな種類,サイズ,厚さ,表面仕上げで入手可能で,さまざまな用途に適しています.クォーツ・ウェーファーが必要かどうか溶融したシリコン・ウェーファーは あなたのニーズにぴったりのソリューションです
特徴:
- 製品名: 溶融したシリカ・ウェーファー
- 主要フラット: 22mm, 32.5mm, 42.5mm, 57.5mm/ノッチ,ノッチ,ノッチ
- 厚さ: 350mm,500mm,1000mm
- タイプ: 溶けたシリカ,溶けたクォーツ
- TTV: <8μm, <10μm, <15μm, <20μm, <30μm, <30μm
- 材料:UV溶解シリカ,溶解クォーツ (JGS1,JGS2,JGS3)
シリカ・クリスタル・ウェーバーか ステレオシリカ・ウェーバーを探していますか? 溶融したシリカ・ウェーバーは,あなたのニーズに最適なソリューションです. 様々なプライマリ・フラットオプション,厚さ,タイプ,TTV,入手可能な材料プロジェクトにぴったりの製品を見つけることができます
技術パラメータ:
製品カテゴリー | 結晶性シリカ・ウェーファー |
---|---|
ブランド | JGS1 JGS2 JGS3 |
エッジの丸め | SEMI M1.2 規格に準拠/IEC62276を参照 |
厚さ | 350mm,500mm,1000mm |
表面 | DSP,SSP,DSL |
主要フラット | 22mm, 32.5mm, 42.5mm, 57.5mm/ノッチ,ノッチ,ノッチ |
滑らかな面 Ra | <1.0nm または要求に応じて特異 |
LTV (5mm×5mm) | <2μm |
PLTV ((<0.5um) | ≥95% ((5mm*5mm) |
身をかがめる | ±20μm, ±25μm, ±40μm, ±40μm, ±60μm, ±60μm |
応用:
Fused Silica Wafer は,紫外線と可視光の高い伝達を必要とするシナリオで使用するのに理想的です.このWafer は, 50.8mm, 76.2mm, 100mm,150mm低厚度変異 (LTV) は <2μmで,アプリケーションの精度を保証する.
溶融シリカ・ウェーファーは,マイクロ電子,MEMS,ナノテクノロジーを含むさまざまなアプリケーションシナリオで使用できます.製品が集積回路の製造に使用されるナノテクノロジーの分野では,この製品がMEMSではセンサー,アクチュエーター,マイクロ流体装置の製造に使用されます.製品がナノデバイスの製造に使用されるナノセンサーやナノ流体装置
Fused Silica Waferは,優れた光学透明性および化学的安定性を必要とするアプリケーションにも適しています.Waferは,TTV <8μm, <10μm, <15μm, <20μm, <30μm,および <30μm,精密光学で使用するのに最適この製品は,レンズ,プリズム,鏡,フィルターの製造にも使用されています.
結論として,BonTekの溶融シリカウエファは,様々な産業や用途で使用するのに適した多用性があり,信頼性の高い製品です.紫外線と可視光の高い伝播率で高品質のウエフラーを探している人にとって理想的な選択です この製品には
サポートとサービス
溶融シリコン・ウェッファー製品は 最高の品質基準を満たし 様々な用途で信頼性の高い性能を提供するように設計されています私たちの技術サポートチームは,私たちの製品の使用と扱いに関するあらゆる質問や懸念にあなたを助けるために利用可能です.
溶融 シリコン ワッフル の 特定 要求 に 応える よう に する ため に,さまざまな サービス を 提供 し て い ます.私たちの サービス に は,カスタム ワッフル の 切断,磨き,清掃 が 含ま れ ます.我々はまた,私たちの製品の品質と信頼性を保証するために,ウェーファー検査とテストサービスを提供.
経験豊富な技術者やエンジニアのチームが 目標を達成するために必要なサポートとサービスを提供します私たちの溶融シリコンウエフラー製品についてもっと知るために今日私たちに連絡し,どのように我々はあなたの技術的な要件を満たすことができます.
梱包と輸送:
商品のパッケージ:
輸送中に損傷を防ぐため,プラスチック容器に慎重に配置されます.容器 は 密封 さ れ,輸送 の 間 に どんな 動き も 防止 する ため に 適切な 敷き布団 を 備えた 堅牢 な 紙箱 に 置か れ ます.
輸送:
発送料は,目的地と荷物の重量に基づいて計算されます. 発送料は,送料料は,送料料は,送料料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送料は,送輸送中にパックを追跡するために,追跡番号が顧客に提供されます..
FAQ:
A: 溶融したシリカウエフは ブランドのBonTekです
Q: 溶融シリカウエフのモデル番号は?
A: モデル番号は2つあります 溶融シリコンと溶融クォーツです
Q: 溶融シリカウエファーには どんな認証がありますか?
A: 溶融シリカウエファーは ISO:9001と ISO:14001の認証を受けています
Q:あなたの溶融シリカウエファーのための最小注文量はどのくらいですか?
A: 私たちの溶融シリカウエファーのための最小注文量は5個です.
Q: 溶融シリカウエフの包装方法は?
A: 溶融したシリカウエファはカセット/ボトルで梱包され,安全配送のために真空密封されています.
Q: 溶融シリカウエフの支払い条件は?
A:私たちはT/Tによる支払いを受け付けます.
Q:あなたの溶融シリカウエフルの供給能力は?
A: 私たちの溶融シリカウエファーは 月2万枚の供給能力を持っています.
Q: 溶融シリカウエフの配送にはどのくらいかかりますか?
A: 溶融シリカウエフの配送時間は 1〜4週間です.
Q: 溶融シリカウエフの値段は 交渉可能ですか?
A: はい,私たちの溶融シリカウエフルの価格は,注文量に基づいて交渉可能です.
