MEMS 製造プロセスのためのSSP 表面溶融シリカ・ウェーファー
商品の詳細:
| Place of Origin: | China |
| ブランド名: | BonTek |
| 証明: | ISO:9001, ISO:14001 |
| Model Number: | Fused Silica, Fused Quartz |
お支払配送条件:
| Minimum Order Quantity: | 5 pcs |
|---|---|
| 価格: | 交渉可能 |
| Packaging Details: | Cassette/ Jar package, vaccum sealed |
| Delivery Time: | 1-4 weeks |
| Payment Terms: | T/T |
| Supply Ability: | 20000 pcs/Month |
|
詳細情報 |
|||
| Transmission: | Ultraviolet And Visible | Edge Rounding: | Compliant with SEMI M1.2 Standard/refer to IEC62276 |
|---|---|---|---|
| TTV: | <8µm, <10µm, <15µm, <20µm, <30µm, <30µm | Warp: | <30µm, <40µm, <50µm, <50µm, <60µm, <60µm |
| Material: | UV Fused Silica, Fused Quartz (JGS1, JGS2, JGS3) | Surface: | DSP, SSP, DSL |
| PLTV(<0.5um): | ≥95%(5mm*5mm) | Type: | Fused Silica, Fused Quartz |
| ハイライト: | MEMS 製造プロセス シリカ・ウェーファー,SSP 表面溶融シリカウーファー,MEMS 製造 プロセス 溶融 シリカ ウェーファー |
||
製品の説明
製品説明:
表面の粗さが 1.0nm未満まで 磨き上げられますし 特定の要求に応じることもできますこのレベルの精度は,半導体およびMEMSアプリケーションで最適なパフォーマンスを保証しますさらに,私たちのウエファは,SEMI M1.2規格のエッジ丸め要件と,IEC62276仕様を満たしています.
折りたたみが多くのアプリケーションで 懸念される可能性があることを理解しています だからこそ,私たちはあなたのニーズに合わせて 選択肢の範囲を提供しています.40μm未満これは,あなたのアプリケーションに最も適した歪みのレベルを選択することができます.
溶融シリコンの質をさらに確保するために,TTV (総厚さ変動) を測定し,お客様の仕様を満たすことを確認します.8μm未満のTTVレベルで提供されています10μm未満,15μm未満,20μm未満,30μm未満,および40μm未満
総合的に,私たちの溶融シリコンウエフラーは 半導体およびMEMSアプリケーションのための優れた選択です. その例外的な熱と機械的特性,精密磨きと縁の丸めと組み合わせた選択してください ワッファーが正確な仕様を満たすように
特徴:
- 製品名: 溶融したシリカ・ウェーファー
- ワープ: <30μm, <40μm, <50μm, <50μm, <60μm, <60μm
- 製品カテゴリー: 溶融したシリコン・ウェーファー
- 材料:
- 紫外線溶解シリカ
- 溶融クォーツ (JGS1,JGS2,JGS3)
- ブランド:JGS1 JGS2 JGS3
- タイプ:
- 溶融したシリカ
- 溶けたクォーツ
キーワード: 結晶性シリカ・ウエファー シリカ・ガラス・ウエファー 溶融クォーツ・ウエファー
技術パラメータ:
| 属性 | オプション |
|---|---|
| 主要フラット | 22mm, 32.5mm, 42.5mm, 57.5mm/ノッチ,ノッチ,ノッチ |
| TTV | < 8μm, < 10μm, < 15μm, < 20μm, < 30μm, < 30μm |
| 材料 | 紫外線溶融シリコン,溶融クォーツ (JGS1,JGS2,JGS3) |
| エッジの丸め | SEMI M1.2 規格に準拠/IEC62276を参照 |
| 厚さ | 350mm,500mm,1000mm |
| トランスミッション | 紫外線 と 目に見える 光 |
| PLTV ((<0.5um) | ≥95% ((5mm*5mm) |
| 身をかがめる | ±20μm, ±25μm, ±40μm, ±40μm, ±60μm, ±60μm |
| 直径 | 50.8mm76.2mm,100mm,150mm,200mm |
| 滑らかな面 Ra | <1.0nm または要求に応じて特異 |
この表は,ガラス性シリコンウエファー製品の技術パラメータを示しています.この製品の他の一般的な名称には,シリコンウエファー・クリスタル・ウエファーおよびアモルフシリコンウエファーが含まれます.
応用:
Fused Silica Waferは,JGS1,JGS2,JGS3を含む様々なモデルがあり,以下のような複数の製品アプリケーションの機会やシナリオに適しています.
- 光学製品:溶融シリカ・ウェーファーは優れた光学透明性のために最適で,レンズ,鏡,プリズムなどの光学製品に適しています.
- 半導体産業ワイファーのTTVとボウ属性は,精度と均一性が不可欠な半導体産業にとって理想的な製品です.
- 研究開発溶融シリカ・ウェーファーは,ナノテクノロジーや材料科学などの研究開発にも適しています.
Fused Silica Wafer は,SEMI M1.2 標準/IEC62276 に参照する端丸め付きで提供され,スムーズで安全な操作体験を保証します.TTV は <8μm から <30μm まで,弓は ±20μmから ±60μmの範囲で選択したモデルによって
サポートとサービス
製品には,最適なパフォーマンスと顧客満足度を保証するための包括的な技術サポートとサービスがあります.私たちの専門家チームは,設置を支援するために利用可能です製品の使用と保守,および発生するトラブルシューティング.特定の顧客要件を満たすためのカスタマイズされたソリューションを提供し,製品の適切な使用を確保するためのトレーニングを提供します.品質へのコミットメントは,最初の販売を超えて広がり,製品使用期間中に発生する質問や懸念を解決するために継続的なサポートを提供しています.
梱包と輸送:
商品のパッケージ:

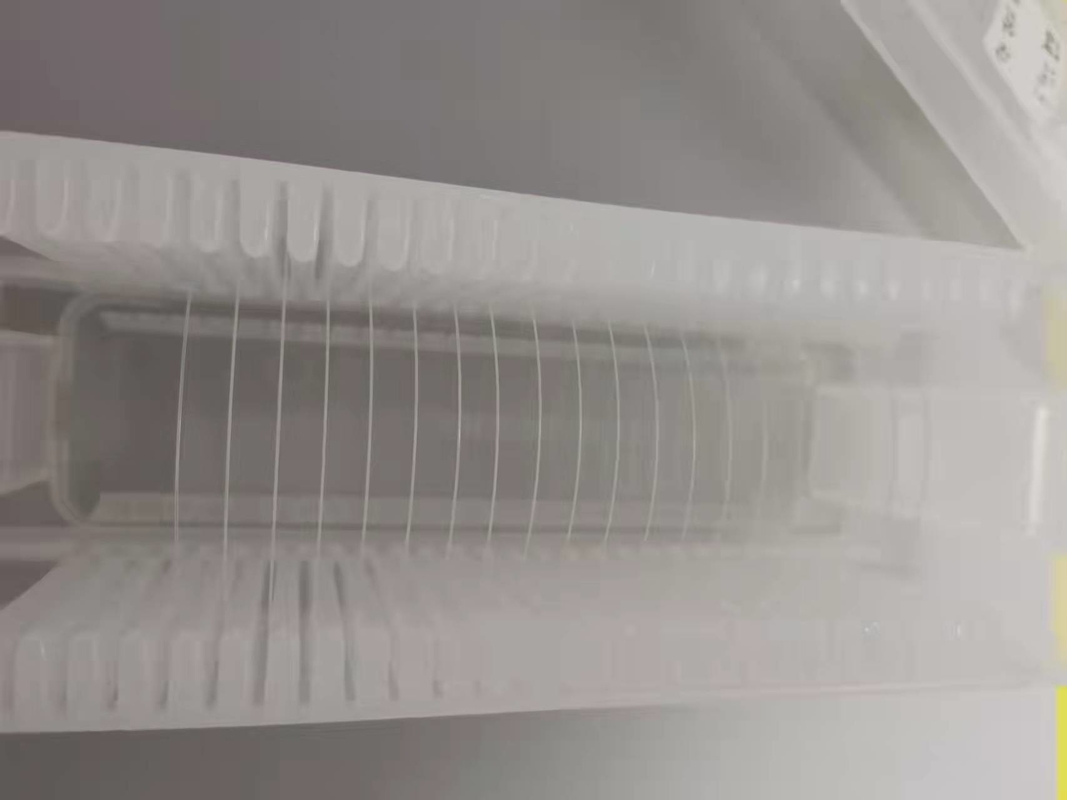

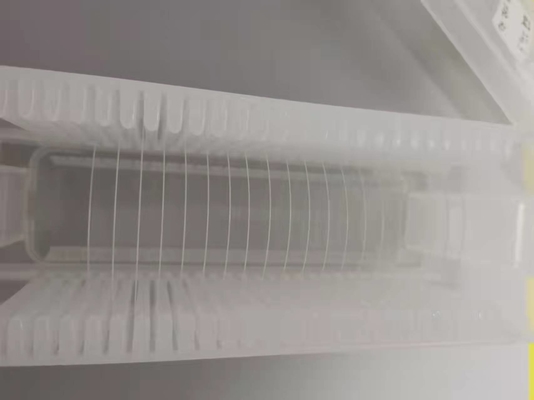

溶融シリカ・ウェーファー製品は 汚染を防ぐために クリーンルーム環境で安全に梱包されます.ワイファーは,輸送中に損傷を防ぐために,保護用泡の挿入物を持つワイファーのキャリアに置かれます..
輸送:
溶融したシリカ・ウェーファー製品は,信頼性の高い宅配サービスを通じて送られます.パッケージは,壊れやすいとマークされ,慎重に扱われます.送料は,目的地と荷物の重量に基づいて計算されます..
FAQ:
Q1: 商品のブランド名は何ですか?
A1: この製品のブランド名は BonTek です.
Q2: 溶融シリカウエファーのための最小注文量は?
A2: 溶融シリカウエフルの最小注文量は 5 pcs です.
Q3: 製品にはどんな証明書がありますか?
A3: 溶融シリコンウエファはISO:9001とISOで認証されています.14001.
Q4: 溶融シリカウエフルの梱包方法は?
A4: 溶融したシリカ・ウェーファーはカセットかボトルで包装され,真空密封されています.
Q5: 溶融シリカウエフルの配送時間は?
A5: 溶融シリコンの配送時間は1〜4週間です.
