詳細情報 |
|||
| 物質的な名前: | サファイアのウエファー | タイプ: | 単結晶 |
|---|---|---|---|
| 色: | 白く/赤い/青 | 溶融点: | 2040の摂氏温度 |
| 表面: | ポーランド二重側面 | ヤングの係数（e）: | 335 GPa |
| 適用する: | Semicondutorのウエファー、導かれた破片、光学ガラスの窓、電子製陶術 | 産業: | 導かれた、光学ガラス、eli準備ができたウエファー |
| ハイライト: | 4inchサファイアのウエファー,3インチサファイア・ウェーファー,ミニチュア電子機器 サファイア・ウェーファー |
||
製品の説明

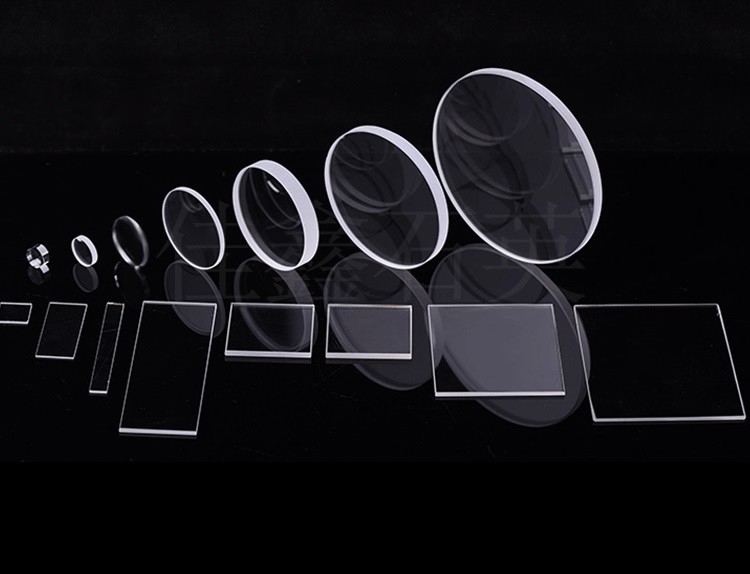

2インチ 3インチ 4インチ サファイア・ウェーファー ミニチュア電子機器用
サファイア・クリスタル・ウェーファー - 光学,電子,半導体の応用に革命をもたらす 尖端素材ですこの 卓越 し た ザファイア の 片片 は,比類なき 光学 的 清晰さ で 知ら れ ます機械的な強度,熱安定性
高い屈折率と優れた光伝達特性を持つ サファイア結晶ウエファーでは わずかな歪みなく 鮮明で鮮明な画像が作れます高い硬さ と 摩擦 耐性 は 耐久 性 と 長寿 を 保証 し ます極端な条件でも
さらに,サファイア結晶の 熱安定性は比類のないものです.要求の高い環境や高出力アプリケーションで使用するのに適しています.
先進的な光学システムや 半導体装置 その他の精密機器を 開発していようと ザファイア・クリスタル・ウェーファーは 優れた材料のソリューションを提供しますその独特の特性により 高品質な性能と信頼性が保証されます最も重要なアプリケーションのコスト効率の良い選択になります
透明性,耐久性,性能の違いを体験してください半導体革新を次のレベルに.
オプティカルプロパティ
|
トランスミッション |
0.17から5.5まで |
|
屈折指数 |
1.75449 (o) 1.74663 (e) 1.06umで |
|
反射力 の 喪失 |
o線では1.06ミクロン (2面) で - 11.7%;e線では - 14.2% |
|
吸収指数 |
0.3 x 10-3cm-1 で 2.4um |
|
dN/dT |
13.7×10-6で 5.4 um |
|
dn/dm = 0 |
1.5 um |
|
オリエンテーション |
R平面,C平面,A平面,M平面,または指定された方向性 |
|
オリエンテーション 寛容 |
±0.3° |
|
直径 |
2インチ,3インチ,4インチ,6インチ,8インチまたはその他 |
|
直径の許容度 |
02インチでは0.1mm,3インチでは0.2mm,4インチでは0.3mm,6インチでは0.5mm |
|
厚さ |
0.25mm,0.33mm,0.43mm,0.65mm,1mmまたはその他 |
|
厚さの許容度 |
25μm |
|
主要平面長さ |
162インチでは0.0±1.0mm,3インチでは22.0±1.0mm,4インチでは30.0±1.5mm,6インチでは47.5/50.0±2.0mm |
|
主要的な平面方向性 |
A平面 (1-2 0) ± 0.2°;C平面 (0 0-0 1) ± 0.2°,投影されたC軸 45 +/- 2° |
|
TTV |
2インチでは ≤10μm,3インチでは ≤15μm,4インチでは ≤20μm,6インチでは ≤25μm |
|
ボウ |
2インチでは ≤10μm,3インチでは ≤15μm,4インチでは ≤20μm,6インチでは ≤25μm |
|
前面 |
エピ・ポーリング (C平面ではRa<0.3nm,他の方向では0.5nm) |
|
裏面 |
細工 (Ra=0.6μm~1.4μm) またはエピポリスティング |
|
パッケージ |
100級クリーンルーム環境で梱包 |
承認チェック
1商品は壊れやすい.我々はそれを十分に梱包し,壊れやすいとラベルを付けました.我々は優れた国内外のエキスプレス会社を通じて輸送品質を保証します.
2. 商品を受け取った後,慎重に扱って,外部の箱が良好かどうか確認してください. 外部の箱を注意深く開いて,梱包箱が並んでいるかどうかを確認してください.外に出る前に写真を撮って.
3製品が使用される前に,掃除用パッケージをクリーンルームで開けてください.
4. 宅配中に製品が損傷していることが判明した場合,すぐに写真またはビデオを撮影してください. 損傷した製品を包装箱から取り出さないでください.すぐにお問い合わせください,そして我々は問題をうまく解決します..
