商品の詳細:

起源の場所: 中国
ブランド名: BonTek
証明: ISO:9001
モデル番号: SAP

お支払配送条件:

最小注文数量: 10個
価格: $60.00/ea
パッケージの詳細: カセット,真空密封
受渡し時間: 2~4週
支払条件: TT/事前
供給の能力: 10000個
ベストプライス 連絡先

詳細情報

サイズ: カスタマイズ 厚さ: 0.5mm-3mm
オリエンテーション: ±0.5° 端の粉砕: 円形
平行: ≤3 弧秒 TTV: <10um>
表面の荒さ: Ra<0.2nm
ハイライト:

シングルクリスタルピエゾエレクトリックウエファー

,

光学用 ピエゾエレクトリックウエファー

,

工業用ピエゾエレクトリックウエファー

製品の説明

高性能サファイア・ウェーファー,垂直度 ≤3アーク分,工業用




製品説明:

サファイア スライス,サファイア ウェッファー,サファイア 基板,サファイア プレート

サファイア・ウェッファー (Sapphire Wafer) は,優れた光学,機械的,化学的特性を持つサファイアで作られた半導体材料の一種である.一般的にGaNベースの材料や装置のための上軸層として使用されますまた,他の電子および光学分野でも広く使用されています.

サファイア結晶は六角格子構造で,サファイア・ウェーファーには高硬さ,高熱伝導性,高温酸化抵抗性がある.優れた光学特性があるためサファイア・ウェーファーは,窓材料やレーザー基板としてもよく使用されます.

さらに,サファイア・ウェーファーのサイズはニーズに応じてカスタマイズされ,表面加工技術も非常に成熟しており,さまざまなアプリケーションで優れた性能を上げています.

全体的に見ると,サファイア・ウェーファーは非常に有望な半導体材料で,幅広い応用可能性があります.

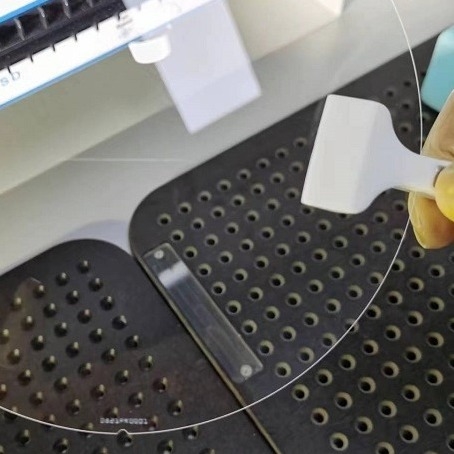

工業用高感度ピエゾエレクトリックウエファー 光学用単結晶ウエファー 0

特徴:

  • 製品名: サファイア・ウェーファー
  • 垂直性: ≤3アーチミンス
  • 表面質: 一面から磨いた
  • エッジ 磨き: 丸さ
  • 平らさ: λ/10
  • オリエンテーション: ±0.5°


技術パラメータ:

パラメータ 価値

垂直性

≤3 弧分

透明な開口

>90%

エッジ磨き

丸さ

TTV

≤3μm

パラレリズム

≤3 弧秒

オリエンテーション

±0.5°

厚さ

0.5mm-3mm

サイズ

カスタマイズ

直径

2インチ-8インチ

表面の荒さ

Ra<0.2nm



応用:

BonTek サファイア・ウェーバー,モデル番号SAPは,ISO 9001で認定された製品です.最小注文量は10個で,価格は$60.00/EAで,ウェーバーは真空密封されたカセットに梱包されています..配送時間は2~4週間,支払い条件はTT/事前です.供給能力は1万個です.サファイア・ウェーファーの透明性開口は>90%,表面荒さはRa<0.2nmです.縁の磨きは丸い垂直度は ≤3弧分.

BonTek サファイア・ウェーファーは 高品質のサファイア・スライスや サファイア・ウェーファーの基板を 探している顧客にとって 完璧な選択です製品が優れた性能と信頼性を確実に提供します. 最低注文量,価格,配達時間,支払い条件は,すべてBonTekサファイアウェッファーをあなたのニーズに理想的な製品にする魅力的な特徴です.



梱包と輸送:

梱包 と 輸送

サファイア・ウェーファー (Sapphire Wafers) は,泡で覆われた紙箱に包装され,安全な到着を保証するために保護包装で出荷されます.各箱には製品名と内容が表示され,しっかりと密封されています.すべての注文は信頼できる宅配サービスを通じて送られます.
