詳細情報 |
|||
| 材料: | リタオ3 薄膜 | グレード: | SAWグレード |
|---|---|---|---|
| オリエンテーション: | 42Yカット,Zカット,36Yカットなど | 表面の終わり: | ポーランド,ラップ |
| 直径: | 3インチ,4インチ | 厚さ: | 80±2um |
| 第一次平たい箱: | 22±2mm,32±2mm | 適用する: | パイロ電気 |
| ハイライト: | 薄膜 LiTaO3ウエーファー,生物医学センサーにおけるリチウムタンタラート・ウェーファー,リチウムタンタレートウエファー 3インチ |
||
製品の説明

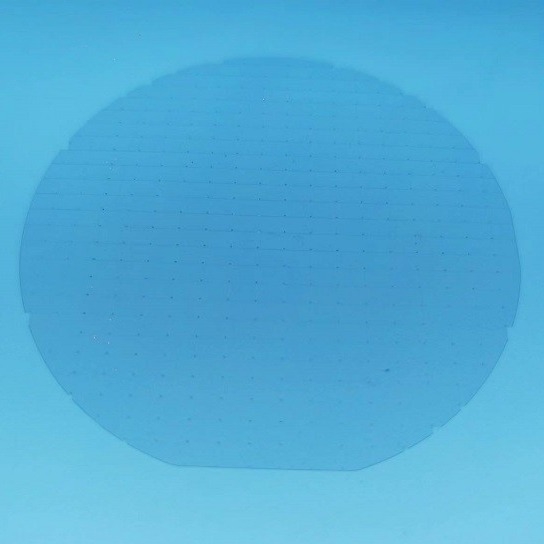

薄膜,強力な応用:生物医学センサーにおけるリタO3
バイオメディカルセンサーの分野では LiTaO3は 熱電池効果と超薄質のウエファーへの取り組みにより 変化をもたらします円盤の厚さは 20um ほどで直径は 4 インチまでバイオメディカルセンサーで利用すると,様々な医療用アプリケーションで不可欠な正確な温度測定を保証します.患者の監視から 診断ツールへ生物医学における敏感性と信頼性を優先するイノベーションの基礎となる.
|
直径 |
76.2±0.2mm |
100±0.2mm |
150±0.2mm |
|
主要フラット |
22±1mm |
32±1mm |
47.5mm, 57.5mm, ノッチ |
|
オリエンテーション |
36°Y, 42°Y, X-112°Y, Y, Z |
||
|
厚さ |
0.02mm~1.0mm |
0.02mm~1.0mm |
0.05mm~1.0mm |
|
表面仕上げ |
シングル / ダブルサイド・ポーリング / ダブルサイド・ラップ |
||
|
TTV |
< 1~5μm |
||
|
ボウ |
± (20μm~40um) |
||
|
ワープ |
<= 20μm ~ 50μm |
||
|
LTV (5mmx5mm) |
<1.5mm |
||
|
PLTV ((<0.5um) |
≥98% (5mm*5mm) 2mmの縁を除く |
||
|
滑らかな面 Ra |
荒さ Ra<=5A |
||
|
裏側の基準 |
粗さ Ra:0.5-1.0μm,GC#1000 |
||
|
スクラッチ&ディグ (S/D) |
20/10,40/20,60/40 |
||
|
エッジプロファイル |
SEMI M1.2で完成しました. GC800#で. |
||
|
裂け目,シール痕跡,汚れ |
ない |
||
|
結晶構造 |
トリゴナル,スペースグループR3c,ポイントグループ3m |
|
セルパラメータ |
a=5.154Å,c=13.781Å |
|
溶融点 |
1650°C |
|
キュリー温度 |
60°C |
|
モース硬さ |
5.5 |
|
密度 |
7.46g/cm3 |
|
ダイレクトリック常数 |
ε11/ε0:51.7 |
|
ε33/ε0:44.5 |
|
|
弾性硬さ係数 |
CE11:2.33 ((×1011N/m2) |
|
CE33:2.77 ((×1011N/m2) |
|
|
ピエゾ電圧の常数 |
d22:2.4 ((×10-11C/N) |
|
d33:0.8 ((×10-11C/N) |
|
|
トランスミッションの範囲 |
400〜4500nm |
|
電気光学係数 |
r33=30.4pm/V |
|
屈折率 632.8nm |
2 は 2 です.176,ne=2 とする.180 |
