• 電子光学および半導体用の 6 インチおよび 8 インチのボロフロート 33 ウェーハ
電子光学および半導体用の 6 インチおよび 8 インチのボロフロート 33 ウェーハ

電子光学および半導体用の 6 インチおよび 8 インチのボロフロート 33 ウェーハ

商品の詳細:

起源の場所: 中国
ブランド名: BonTek
証明: ISO:9001, ISO:14001
モデル番号: 石英ガラス、石英ガラス

お支払配送条件:

最小注文数量: 5 PCS
価格: 交渉可能

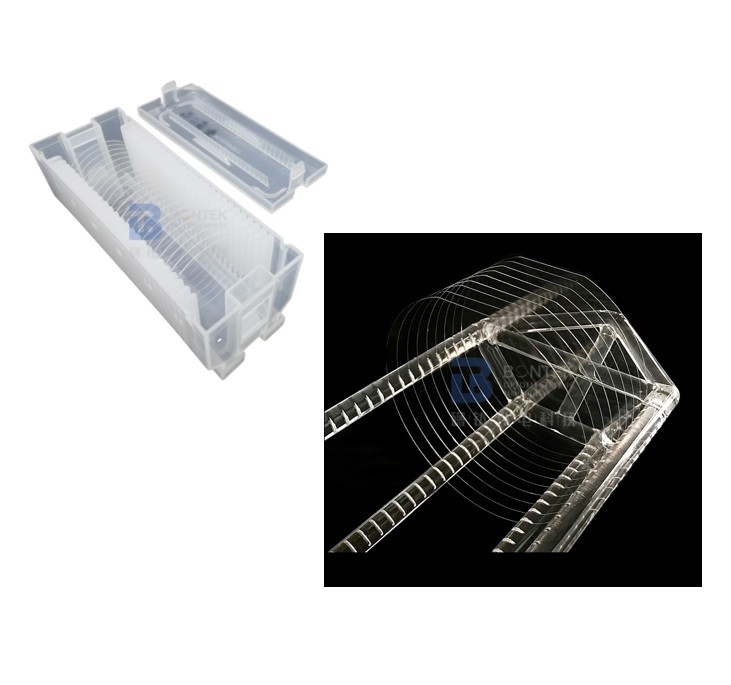

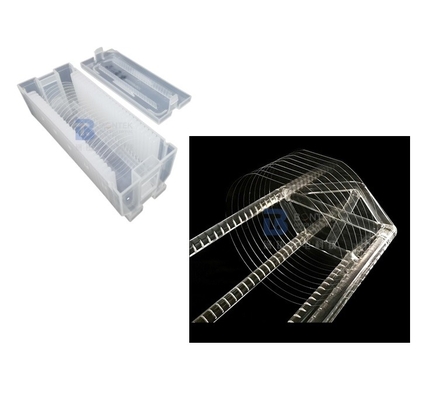

パッケージの詳細: 真空密封カセット瓶のパッケージ
受渡し時間: 1-4週
支払条件: T/T
供給の能力: 20000 PC/月
ベストプライス 連絡先

詳細情報

材料: 石英ガラスのウエファー ブランド: Schott Brorofloat 33
直径: 76.2mm、100mm、150mm 厚さ: 0.35mm、0.5mm、0.675mm
エッジ: 円形の地面 表面塗装: ポーランド二重側面
屈折指数: 1.4585 (587.6 nmで) 申請: 半導体、MEMS
ハイライト:

6 インチ ボロフロート 33、半導体ボロフロート 33 ウェーハ、エレクトロニクス光学溶融石英ウェーハ

,

Semiconductors Borofloat 33 Wafer

,

Electronics Optics Fused Silica Wafer

製品の説明

6インチと8インチボロフロート 33 電子光学と半導体のためのウェーファー





ボロフロート 33 特徴

スコット・ボロフロート33は 光学的な透明性,次元安定性,熱耐性において新しい基準を設定する平らなガラスです

ボロフロアト33は 卓越した平らさと均質さで知られる ユニークなタイプのボロシリケートガラスです高温 膨張 率 に よっ て,極端 な 温度 変化 に も 安定 する低熱伝導性があるため,高性能用途に理想的な材料です.

優れた光学特性により,Borofloat 33は 卓越した透明性と伝達性を提供し,信頼性の高いパフォーマンスと一貫した結果を提供します.

私たちのボロフロート33は 最先端の製造技術を使用して 製造されています 最高品質と精度を保証します精密光学の最も厳しい仕様を満たしている.

Borofloat 33で次のレベルに 応募を進めます 私たちのフラットガラスが プロジェクトをどのように変えられるかについて もっと知るために 今日ご連絡ください





ボロフロート 33 パラメーター

パラメータ 記述
材料 ボロフロート33
構成 ボロシリケートガラス
熱膨張係数 3.25×10-6K-1
密度 2.23g/cm3
屈折指数 1.474 (589 nm で)
動作温度範囲 -200°Cから450°C
トランスミッション 可視線と近赤外線スペクトル範囲の優れた透明性
化学 耐性 酸,塩基,多くの有機物質に耐える
表面の平らさ 通常は λ/4 (633 nm で) の範囲内で,ウエファー表面を横切る.
ウェーファーサイズ 2",3",4",6",8",より大きい
ウェファーの厚さ 通常は数マイクロメートルから数ミリメートルです
表面の質 通常は業界標準 (例えば,SEMI,MIL) に基づいて指定される.
申請 MEMS装置,センサー,ディスプレイ,光学部品,ウェーファー結合



ボロフロア 33 ワッフル仕様

仕様

3 円

4 円

5インチ

6インチ

8インチ

直径

76.2mm

100mm

125mm

150mm

200mm

トール (±)

<0.1~0.25mm

厚さ

>0.10mm

>0.10mm

>0.30mm

>0.30mm

>0.30mm

主要フラット

22mm

32.5mm

42.5mm

57.5mm

ノッチ

ノッチ

TTV

<8um

<10m

<15um

<20um

<30um

身をかがめる

±20um

±25um

±40um

±40um

±60um

ワープ

<30um

<40um

<50um

<50um

< 60um

PLTV ((<0.5um)

≥95% ((5mm*5mm)

伝播性

UV,光学,IR またはカスタムオプション

エッジの丸め

SEMI M1.2 規格に準拠/IEC62276を参照

表面タイプ

片面から磨いた/二面から磨いた

滑らかな面 Ra

<1.0nm または要求に応じて特異

裏側の基準

一般的には0.2-0.5μmまたはカスタマイズされています.

外見

汚染

ない

粒子>0.3μm

<=30

切断痕 線紋

ない

スクラッチ

ない

裂け目,シール痕跡,汚れ

ない







電子光学および半導体用の 6 インチおよび 8 インチのボロフロート 33 ウェーハ 0電子光学および半導体用の 6 インチおよび 8 インチのボロフロート 33 ウェーハ 1電子光学および半導体用の 6 インチおよび 8 インチのボロフロート 33 ウェーハ 2




電子光学および半導体用の 6 インチおよび 8 インチのボロフロート 33 ウェーハ 3





電子光学および半導体用の 6 インチおよび 8 インチのボロフロート 33 ウェーハ 4

よくある質問:



  1. Q: その通り 主にどんな製品に取り組んでいますか?

A: その通り私たちはピエゾウエーファー専門家に見えます. 私たちは約30年前に中国でシングルクリスタルクォーツで最初に働きました. それから徐々にLiNbO3,LiTaO3の分野に踏み出しました.クォーツガラス特に,もしあなたがピエゾクォーツのサプライヤーを探しているなら,我々は究極の選択です!我々はATをマスターしているため,毎年何百万人ものクォーツの空白を輸出します.SCとITの切断は,高度な角度精度で.



  1. Q: 商品のカスタマイズを受け付けますか?

A: その通りはい,もちろんです.私たちはあなたの要求に応じて製造することができます. さらに,私たちはピエゾウエーファーで非常に経験があるので,あなたの選択について100%確信がない場合,我々はあなたに関連する提案を提供することができます.ほかにスタンダードウエフがあるので 確認してください



  1. Q: その通り 宅配業者を通して商品を配達できますか.

A: その通りはい,我々はあなたが最もよく知っている宅配便代理人 (DHL,FedEX,UPSなど) と行くことを提案します. 私たちはあなたのアカウントで送ることができます.そして,もちろん,輸送コストを節約するために,受け入れられるサイズで安全に製品を梱包します.貨物運送も問題ありません.国際宅配会社でも良い割引があります.



  1. Q: その通り どうすれば安全で手に入れる?

A: その通りワイファー製品は壊れやすく 時には高価です 製造業者として望まないのは 商品が配達中に 損傷したことですバッファースポンジで満たされた適切な箱に入れます事故は避けられないので 指示に従ってください承認の確認下の図に示されている手順です. 望ましくないことが起きた場合は,確認手順に従う場合,補充または返金します.



  1. Q: その通り 工場を訪れるか?

A: その通りもちろん 工場の検査は 大量購入と長期間の協力にとって重要です 面対面の議論は私たちが最も信頼しているものです工場の建設における我々の進歩を目撃していますコビッド19の流行のため,この日,私たちはグローバルバイヤーとのビデオ会議の経験も持っていました.





承認チェック

  • 製品が壊れやすい.我々はそれを適切に梱包し,壊れやすいとラベルを付けています.我々は優れた国内外の宅急便会社を通じて輸送品質を確保します.
  • 商品を受け取った後,慎重に扱って,外側の箱が良好かどうか確認してください.外側の箱を注意深く開けて,包装箱が並んでいるかどうかを確認してください.外に出る前に写真を撮って.
  • 製品を使用する際に,掃除用パッケージをクリーンルームで開けてください.
  • 宅配中に製品が損傷していることが判明した場合,直ちに写真またはビデオを撮影してください. 損傷した製品を包装箱から取り出さないでください.すぐにお問い合わせください,そして我々は問題をうまく解決します..
