詳細情報 |
|||
| 材料: | サファイア | 成長: | Kyropoulos方法 |
|---|---|---|---|
| 融点: | 2040の摂氏温度 | 熱伝導性: | 27.21と（K） 300 Kのm X |
| CTE: | 5.6 x 10 -6 /K （平行C軸線）;5.0 （垂直なC軸線） x 10 -6 /K | 硬度: | Knoop 2000g圧子との2000 kg/mm 2 |
| 比熱容量: | 419 J/（K） kg X | 比誘電率: | 1MHzの11.5 （平行C軸線） 9.4 （垂直なC軸線） |
| ハイライト: | 磨かれたサファイアの単結晶のウエファー,Cの平らな単結晶のウエファー,2インチのサファイアの基質のウエファー |
||
製品の説明

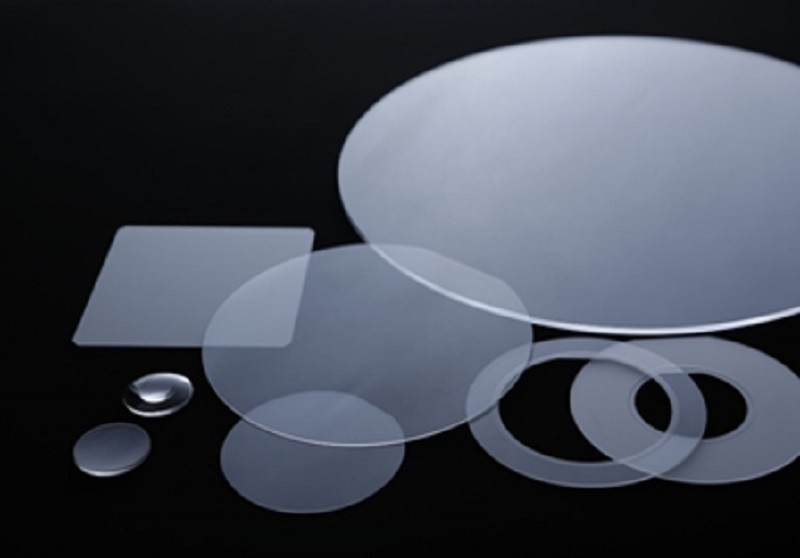

2つのインチCの平面0001の430umサファイアの単結晶のウエファーの磨かれたウエファー
サファイアはアルミナの単結晶で、ダイヤモンドの後に実際のところ最も二番目の堅い材料、である。サファイアに、衝突の抵抗が高力、よく軽い伝送耐久性、耐食性をあり、高温そして高圧抵抗、biocompatibilityは、半導体の光電子工学装置、サファイアの電気特性の生産のための理想的な基質材料それを白くおよび青LEDの生産のための基質材料にならせるである。
私達の会社の長期生産の厚さ≧0.1mmの形のサイズ≧Φ2の」高精度のサファイアのウエファー。慣習的なΦ2に加えて「、Φ4」は、Φ6 「、Φ8」、他のサイズ連絡する私達の販売スタッフにカスタマイズすることができる。
| 項目 | 2インチのC平面（0001） 430μmのサファイアのウエファー | |
| 水晶材料 | 99,999%の高い純度、モノクリスタルAl2O3 | |
| 等級 | 主、Epi準備ができた | |
| 表面のオリエンテーション | C平面（0001） | |
| M軸線0.2の方のC平面の以外角度+/- 0.1° | ||
| 直径 | 50.8 mm +/- 0.1 mm | |
| 厚さ | 430 μm +/- 25 μm | |
| 第一次平らなオリエンテーション | 平面（11-20） +/- 0.2° | |
| 第一次平らな長さ | 16.0 mm +/- 1.0 mm | |
| 磨かれる単一の側面 | 前部表面 | のRA Epi磨かれた < 0=""> |
| （SSP） | 背部表面 | 良い地面、RA = 1.2 μmへの0.8のμm |
| 磨かれる二重側面 | 前部表面 | のRA Epi磨かれた < 0=""> |
| （DSP） | 背部表面 | のRA Epi磨かれた < 0=""> |
| TTV | < 10=""> | |
| 弓 | < 10=""> | |
| ゆがみ | < 10=""> | |
| /包むクリーニング | きれいになり、真空パックするクラス100のクリーンルーム | |

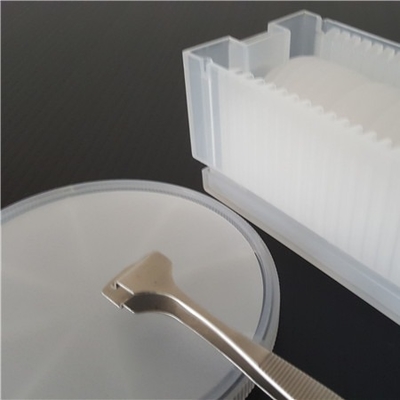

| 包むか、または単一部分の包装1個のカセットの25部分。 | ||
| サファイアAl2O3の光学的性質 | |
|
伝送範囲 |
0.17から5.5ミクロン |
|
R.i. |
1.75449 （o） 1.74663 1.06ミクロンの（e） |
|
反射損失 |
o光線- 11.7%のための1.06ミクロン（2つの表面）;e光線- 14.2%のため |
|
吸収の指示しなさい |
2.4ミクロンの0.3 x 10-3 cm-1 |
|
dN/dT |
13.7 x 5.4ミクロンの10-6 |
|
dn/dm = 0 |
1.5ミクロン |
| サファイアAl2O3の物理的性質 | |
|
密度 |
3.97 g/cm3 |
|
融点 |
2040の摂氏温度 |
|
熱伝導性 |
27.21と（K） 300 Kのm X |
|
熱拡張 |
5.6 x 10 -6 /K （平行C軸線）及び5.0 （垂直なC軸線） x 10 -6 /K |
|
硬度 |
Knoop 2000g圧子との2000 kg/mm 2 |
|
比熱容量 |
419 J/（K） kg X |
|
比誘電率 |
1MHzの11.5 （平行C軸線） 9.4 （垂直なC軸線） |
|
ヤングの係数（e） |
335 GPa |
|
せん断の係数（G） |
148.1 GPa |
|
バルク係数（k） |
240 GPa |
|
伸縮性がある係数 |
C11=496C12=164C13=115 |
|
明白な伸縮性がある限界 |
275 MPa （40,000のpsi） |
|
ポアソン比率 |
0.25 |
|
オリエンテーション |
R平面、C平面、平面、M平面または指定オリエンテーション |
|
オリエンテーションの許容 |
± 0.3° |
|
直径 |
2インチ、3インチ、4インチ、6インチ、8インチまたは他 |
|
直径の許容 |
2インチのための0.1mm、3インチのための0.2mm、4インチのための0.3mm、6インチのための0.5mm |
|
厚さ |
0.25mm、0.33mm、0.43mm、0.65mm、1mmまたは他; |
|
厚さの許容 |
25μm |
|
第一次平らな長さ |
2インチのための16.0±1.0mm、3インチのための22.0±1.0mm、4インチのための30.0±1.5mm、6インチのための47.5/50.0±2.0mm |
|
第一次平らなオリエンテーション |
平面（1 1-2 0）の± 0.2°;C平面（0の0-0 1） ± 0.2°の写し出されたC軸線45 +/- 2° |
|
TTV |
2インチのための≤10µm、3インチのための≤15µm、4インチのための≤20µm、6インチのための≤25µm |
|
弓 |
2インチのための≤10µm、3インチのための≤15µm、4インチのための≤20µm、6インチのための≤25µm |
|
前部表面 |
Epi磨かれた（RA< 0=""> |
|
背部表面 |
良い地面（Ra=0.6μm~1.4μm）またはEpi磨かれた |
|
包装 |
クラス100のクリーン ルームの環境で包まれる |
