切られた上塗を施してある水晶で厚さのためのエンド キャップはモード圧力センサーをせん断する

製品の説明

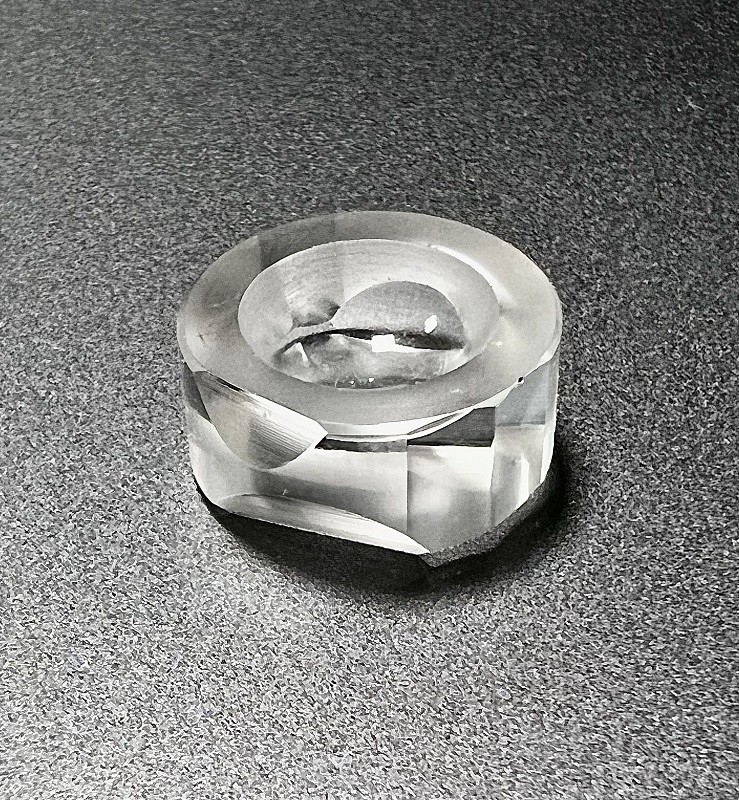

厚さのための切られた上塗を施してある水晶Endcapsでモード圧力センサーをせん断しなさい

デュアル モードの厚させん断圧力センサーは石油およびガス工業で使用される。それは圧力および温度を両方測定し、前の設計上の高められた決断を提供する。 水晶圧力センサーの設計のための範囲そして感受性は共鳴器およびendcap次元および結晶学のオリエンテーションによって定められる。設計のためのパフォーマンス目標はフル・スケールの（5000のpsigか34.474 x lo6 Pa）温度を最高で超過する圧力への繰り返された循環に抗する機能を含んでいる。センサーのための付加的なパフォーマンス目標はよい正確さをよいフル・スケール圧力、反復性フル・スケールのより&0.015%の、および決断よいより0.01 psi （68.95 Pa）のより&0.025%の含んでいる。

設計の独特な特徴は共鳴器に接合箇所を通して送信される圧力を最小にする大きいシール面である。密封の表面に隣接して、シリンダー壁はシリンダー壁厚さを減らし、内部の退屈させた半径を増加するシリンダ・ボアの中心から先を細くする。再入可能なendcapの設計は共鳴器インターフェイスで接合箇所からの共同圧力そしてendcapの剛さを減らし、感受性を高めるためにより薄いシリンダー壁を最小にするようにより厚いシリンダー壁を用いる。

BonTekはカットの厚させん断モードである水晶共鳴器提供できるおよび水晶endcapsを。
