詳細情報 |
|||
| プロダクト: | 培養された水晶 | 厚さ/頻度: | 1MHz~70MHz、0.2mm、0.35mm、0.5mm |
|---|---|---|---|
| オリエンテーション: | STカット、カット | 直径: | Φ3inch、4inch、6inch |
| 次元: | Φ8mm、10mm;20×20mm等。 | Ord: | 基礎;第3上音;第5上音 |
| 表面: | ポーランド、ラップ、腐食 | 屈折光学: | Plano-Convex:0.5 dioptric~10屈折光学の両凸:屈折光学10 dioptric~15 |
| ハイライト: | ラウンド カット水晶はIを消す,SCの注文の切られた水晶,二重回転水晶のブランク |
||
製品の説明
ブランクおよびウエファーのあたりのSTの切口の水晶
圧電気材料は圧力をかけるために服従させたとき指向的に関連の電荷を表わし、逆に電荷の適用は指向的に関連力を材料の内で発生させる。交互になる電界の適用により材料は振動し、続いて機械的に共鳴する。あらゆる機械共鳴の頻度は元のモノラル結晶の水晶の結晶の軸線に関して材料、『切られた角度』、準の機械か電装品の周囲温度および変更の効果の実寸によって定められる。
結晶させた水晶の特性は共鳴に非常に高いQとともに周囲温度のあらゆる変更のための共振周波数の小さな変更に終って高い化学薬品および機械安定性および低温係数、含んでいる。それは自然に起こり、すべては自然な結晶させた水晶を使用して早い実験仕事遂行された。
|
オリエンテーション |
、SC、IT、…、等 |
|
角度許容 |
Θの角度:±5 ″、±10 ″、±15 ″、±30 ″、±1 ′、±2 ′、…、等。 |
|
ファイの角度:±5 ′、±10 ′、±15 ′、±30 ′、…、等。 |
|
|
サイズ |
円形（3.0mm~8」）/正方形（1.6x1.6mm~48x48mmまたはより大きい）/SMD （上の1.2x2.4mm） |
|
サイズの許容 |
サイズに従う±0.01mm、+/-0.005mm、+/-0.0005mm、 |
|
頻度 |
カットの基礎のための54Mhzまでの1つのMhz;エッチングによる70Mhzまで |
|
平たい箱 |
要求される1基あたり:平たい箱は±10 deg内のＸ軸に垂直である |
|
表面 |
#1000 （9u）;#2000 （7u）;#3000 （5u）;#4000 （3u） （SiC）;（セリウムの酸化物）磨いたり及びStdをエッチングした |
|
上音 |
基礎;第3上音（第3）;第5上音（第5） |
|
屈折光学 |
Plano-Convex:0.5 dioptric~10屈折光学の両凸:屈折光学10 dioptric~15 |
|
材料 |
培養された水晶 |
|
Q価値 |
最低1.8x10^6、3.0x10^6 IECの標準への2.4x10^6 |
|
ECD |
最高の2 /cの㎡、10/c㎡、最高30/c㎡、最高100/c㎡、最高300/c㎡;掃除された水晶 |
|
包含 |
Ia、Ib、I、II、III等級 |
|
掃除される |
Z棒、Y棒、または掃除された水晶 |
受入検査

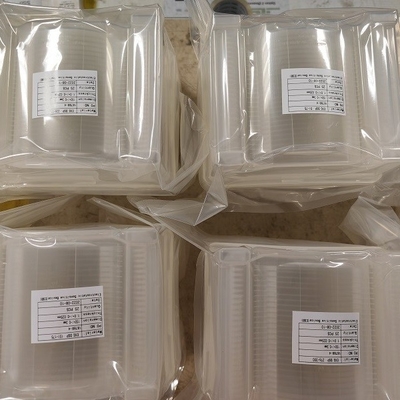

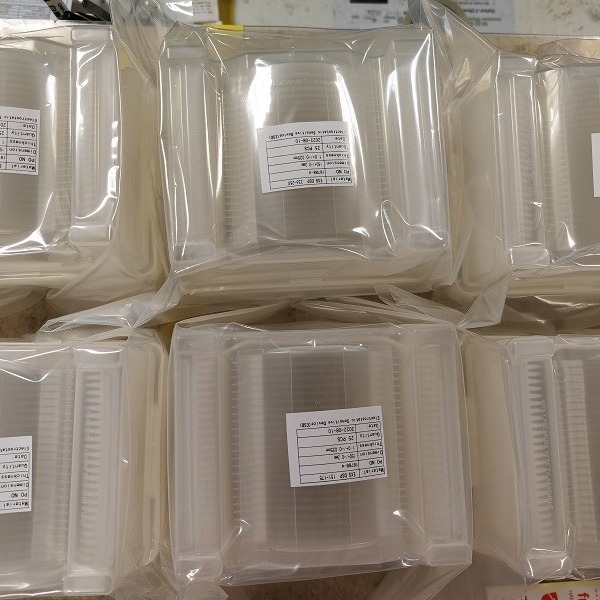

- プロダクトは壊れやすい。私達は十分にそれを詰め、壊れやすい分類した。私達は優秀な国内および国際的な明白な会社を通って交通機関の質を保障するために渡す。
- 商品を受け取った後、外のカートンが良好であるかどうか確認するために注意して扱えば。注意深く外のカートンを開け、荷箱が一直線上であるかどうか確認しなさい。それらを取る前に映像を撮りなさい。
- プロダクトが適用されるときクリーン ルームの真空パックを開けなさい。
- プロダクトが急使の間に傷つけられてあったら、映像を撮るか、またはビデオをすぐに記録しなさい。包装箱から傷つけられたプロダクトを取ってはいけない!私達にすぐに連絡すれば私達は問題をよく解決する。
