詳細情報 |
|||
| 名前: | 圧電気のウエファー | Diam.: | 3インチ、4インチ、6インチ |
|---|---|---|---|
| 材料: | アルファ水晶 | 厚さ: | 100um |
| 平たい箱: | 22mm、32.5mm、47.5mm、57.5mmは、ノッチを付ける | 表面の終わり: | 両面研磨、片面研磨 |
| 使用: | 表面の音波の塗布 | RA: | <1nm> |
| ハイライト: | 水晶水晶圧電気のウエファー,鋸フィルター単結晶の水晶ウエファー,Piezo単結晶の水晶ウエファー |
||
製品の説明

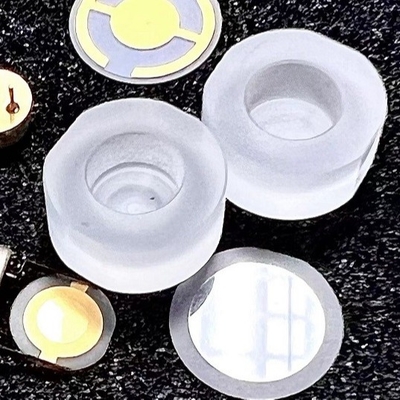

鋸フィルターPiezo発振器の共鳴器の加速装置のための単結晶の水晶ウエファー
水晶座標軸のある特定のオリエンテーションへの水晶ウエファーの切断は水晶ウエファーの切断パターンと呼ばれる。水晶の異方性、水晶切れの電気および熱特性が原因異なった伸縮性がある特性、圧電気の特性および温度の特性が別の原因でである。
水晶、1の切られた記号を表現する2つの方法がある怒りの標準によって規定される記号の表示が他ある水晶に独特な注文の記号の表示がある。怒り（一組の手紙および角度との記号（XYZlWt）によって規定された破片の表すために切られたタイプはXYZ 3の手紙と厚さを言い、プラスおよび負符号を右回りに言ったことを元の位置の軸線に沿う長さは、t （厚さ）の、l （長さ）、回転方向、角度を表すW （幅）左回りに言った。
|
材料 |

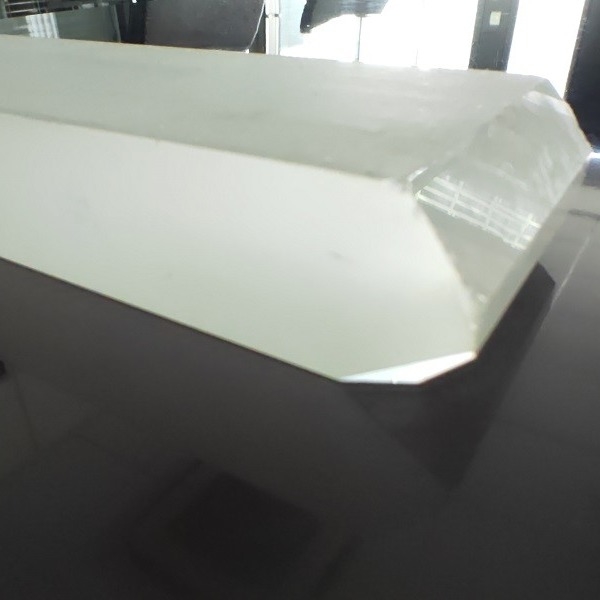

総合的な圧電気の水晶 |
|||
|
切削角 |
X / Y/Z/カスタマイズされる1基あたりのAT32°/33°/35°/36°/BT/ST42.75°等または |
|||
|
直径/サイズ |
3" （76.2mm） |
4" （100mm） |
6" （150mm） |
8" （200mm） |
|
Tol （±） |
<0> |
|||
|
最も薄い厚さ |
0.08mm分 |
0.10mm分 |
0.20mm分- |
0.35mm分 |
|
第一次平たい箱 |
22mm |
32mm |
42.5mm |
57.5mmまたはノッチ |
|
LTV （5mmx5mm） |
<1> |
|||
|
TTV |
<1> |
|||
|
弓 |
±10~±50um |
|||
|
ゆがみ |
<10> |
|||
|
PLTV （<0> |
≥95% （5mm*5mm） |
|||
|
オリエンテーションの平たい箱 |
すべての利用できる |
|||
|
表面のタイプ |
ポーランド/ポーランド/重なり合う二重側面単一の側面 |
|||
|
磨かれた側面のRA |
<0> |
|||
|
裏側の規準 |
大将は0.2-0.5µm才または同様にカスタマイズされてである |
|||
|
端の規準 |
R=0.2mmか平削り器 |
|||
|
物質的な特性 |
ECD |
等級4よりよい |
||
|
包含 |
等級IIよりよい |
|||
|
Q価値 |
等級Cよりよい |
|||
|
ウエファーの表面の規準 |
粒子¢>0.3のµ m |
<> |
||
|
欠ける傷 |
どれも |
|||
|
欠陥 |
端のひび無し、傷、鋸の印、汚れ |
|||
|
包装 |

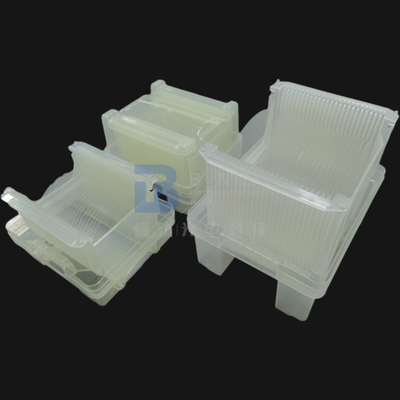

Qty/ウエファー箱 |
標準箱1箱あたりの25pcs、半 |
||
受入検査
- プロダクトは壊れやすい。私達は十分にそれを詰め、壊れやすい分類した。私達は優秀な国内および国際的な明白な会社を通って交通機関の質を保障するために渡す。
- 商品を受け取った後、外のカートンが良好であるかどうか確認するために注意して扱えば。注意深く外のカートンを開け、荷箱が一直線上であるかどうか確認しなさい。それらを取る前に映像を撮りなさい。
- プロダクトが適用されるときクリーン ルームの真空パックを開けなさい。
- プロダクトが急使の間に傷つけられてあったら、映像を撮るか、またはビデオをすぐに記録しなさい。包装箱から傷つけられたプロダクトを取ってはいけない!私達にすぐに連絡すれば私達は問題をよく解決する。
