詳細情報 |
|||
| プロダクト: | 培養された水晶 | 厚さ/頻度: | エッチングによる1MHz~70MHz |
|---|---|---|---|
| 回転: | SCカット、カット | θの角度: | ±10 ″、±15 ″、±30 ″、±1 ′、±2 ′、…、等。 |
| サイズ: | Φ8mm、10mm;20×20mm等。 | Ord: | 基礎;第3上音;第5上音 |
| 表面: | #1000 （9u）;#2000 （7u）;#3000 （5u）;#4000 （3u） （SiC）;（セリウムの酸化物）磨いたり及びStdをエッチングした | 屈折光学: | Plano-Convex:0.5 dioptric~10屈折光学の両凸:屈折光学10 dioptric~15 |
| ハイライト: | 二倍に回された水晶のブランク,SCは水晶のブランクを切った,オーブンは発振器の水晶圧電気のウエファーを安定させた |
||
製品の説明
SCはオーブン安定させた発振器のための二倍に回された水晶のブランクを切った
特別な切口（償われる圧力）は1974年に成長し、低い段階の騒音のオーブン安定させた発振器のための二重回された切口（35°15 'および21°54 '）およびよいであり特徴を老化させる。機械圧力により少なく敏感。より速いウォーミングアップの速度、より高いQを持っていたり、空間的なオリエンテーションに重力のベクトルに対して中心部の段階の騒音、より少ない感受性、および振動により少ない感受性をよくする。[53]頻度定数は1.797 MHz⋅mmである。連成モードは切口、抵抗でより高くがちであるより悪い;大いにより多くの心配は上音の間で変えるように要求される。切口でとして同じ周波数で作動する。頻度温度のカーブは95 °Cおよび切口でより大いに低温の感受性に屈曲ポイントとの第三次の下りの放物線である。
|
オリエンテーション |
、SC、IT、…、等 |
|
角度許容 |
Θの角度:±5 ″、±10 ″、±15 ″、±30 ″、±1 ′、±2 ′、…、等。 |
|
ファイの角度:±5 ′、±10 ′、±15 ′、±30 ′、…、等。 |
|
|
サイズ |
円形（3.0mm~8」）/正方形（1.6x1.6mm~48x48mmまたはより大きい）/SMD （上の1.2x2.4mm） |
|
サイズの許容 |
サイズに従う±0.01mm、+/-0.005mm、+/-0.0005mm、 |
|
頻度 |
カットの基礎のための54Mhzまでの1つのMhz;エッチングによる70Mhzまで |
|
平たい箱 |
要求される1基あたり:平たい箱は±10 deg内のＸ軸に垂直である |
|
表面 |
#1000 （9u）;#2000 （7u）;#3000 （5u）;#4000 （3u） （SiC）;（セリウムの酸化物）磨いたり及びStdをエッチングした |
|
上音 |
基礎;第3上音（第3）;第5上音（第5） |
|
屈折光学 |
Plano-Convex:0.5 dioptric~10屈折光学の両凸:屈折光学10 dioptric~15 |
|
材料 |
培養された水晶 |
|
Q価値 |
最低1.8x10^6、3.0x10^6 IECの標準への2.4x10^6 |
|
ECD |
最高の2 /cの㎡、10/c㎡、最高30/c㎡、最高100/c㎡、最高300/c㎡;掃除された水晶 |
|
包含 |
Ia、Ib、I、II、III等級 |
|
掃除される |
Z棒、Y棒、または掃除された水晶 |
受入検査

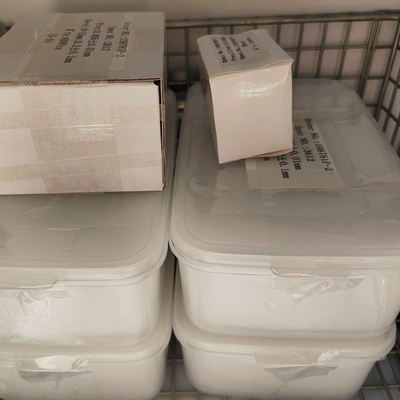

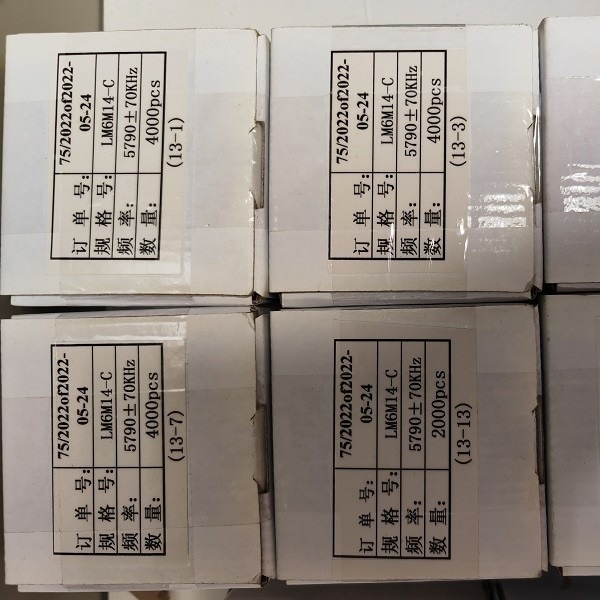

- プロダクトは壊れやすい。私達は十分にそれを詰め、壊れやすい分類した。私達は優秀な国内および国際的な明白な会社を通って交通機関の質を保障するために渡す。
- 商品を受け取った後、外のカートンが良好であるかどうか確認するために注意して扱えば。注意深く外のカートンを開け、荷箱が一直線上であるかどうか確認しなさい。それらを取る前に映像を撮りなさい。
- プロダクトが適用されるときクリーン ルームの真空パックを開けなさい。
- プロダクトが急使の間に傷つけられてあったら、映像を撮るか、またはビデオをすぐに記録しなさい。包装箱から傷つけられたプロダクトを取ってはいけない!私達にすぐに連絡すれば私達は問題をよく解決する。
