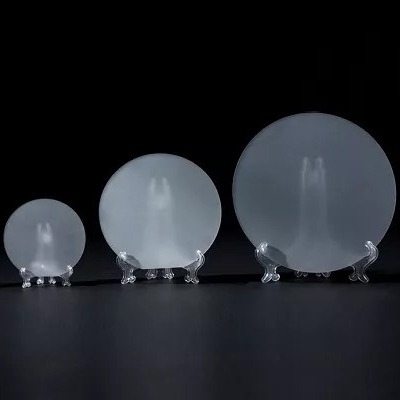

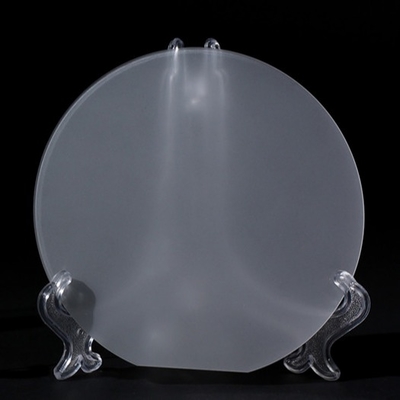

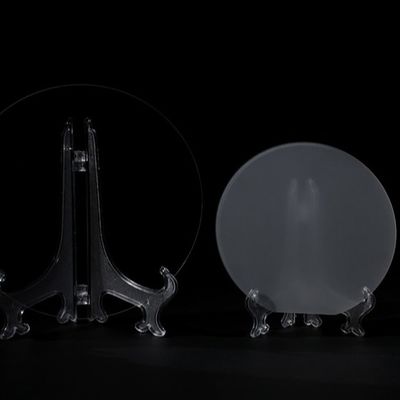

赤外線窓LEDおよび青いレーザーのためのC平面0001のサファイアのウエファーAl2O3の基質

伝送範囲

0.17から5.5ミクロン

R.i.

1.75449 （o） 1.74663 1.06ミクロンの（e）

反射損失

o光線- 11.7%のための1.06ミクロン（2つの表面）;e光線- 14.2%のため

吸収の指示しなさい

2.4ミクロンの0.3 x 10-3 cm-1

dN/dT

13.7 x 5.4ミクロンの10-6

dn/dm = 0

1.5ミクロン

密度

3.97 g/cm3

融点

2040の摂氏温度

熱伝導性

27.21と（K） 300 Kのm X

熱拡張

5.6 x 10 ^-6 /K （平行C軸線）及び5.0 （垂直なC軸線） x 10 ^-6 /K

硬度

Knoop 2000g圧子との2000 kg/mm ²

比熱容量

419 J/（K） kg X

比誘電率

1MHzの11.5 （平行C軸線） 9.4 （垂直なC軸線）

ヤングの係数（e）

335 GPa

せん断の係数（G）

148.1 GPa

バルク係数（k）

240 GPa

伸縮性がある係数

C₁₁=496C₁₂=164C₁₃=115
C₃₃=498C₄₄=148

明白な伸縮性がある限界

275 MPa （40,000のpsi）

ポアソン比率

0.25

オリエンテーション

R平面、C平面、平面、M平面または指定オリエンテーション

オリエンテーションの許容

± 0.3°

直径

2インチ、3インチ、4インチ、6インチ、8インチまたは他

直径の許容

2インチのための0.1mm、3インチのための0.2mm、4インチのための0.3mm、6インチのための0.5mm

厚さ

0.25mm、0.33mm、0.43mm、0.65mm、1mmまたは他;

厚さの許容

25μm

第一次平らな長さ

2インチのための16.0±1.0mm、3インチのための22.0±1.0mm、4インチのための30.0±1.5mm、6インチのための47.5/50.0±2.0mm

第一次平らなオリエンテーション

平面（1 1-2 0）の± 0.2°;C平面（0の0-0 1） ± 0.2°の写し出されたC軸線45 +/- 2°
