詳細情報 |
|||
| 材料: | サファイアのウエファー | 密度: | 3.97 g/cm3 |
|---|---|---|---|
| 融点: | 2040の摂氏温度 | 熱伝導性: | 27.21と（K） 300 Kのm X |
| 熱拡張: | 5.6 x 10 -6 /K （平行C軸線）及び5.0 （垂直なC軸線） x 10 -6 /K | 硬度: | Knoop 2000g圧子との2000 kg/mm 2 |
| 比熱容量: | 419 J/（K） kg X | 比誘電率: | 1MHzの11.5 （平行C軸線） 9.4 （垂直なC軸線） |
| ハイライト: | 耐久性のサファイアのウエファー,サファイアの窓のC軸線,R軸線のサファイアのウエファー |
||
製品の説明

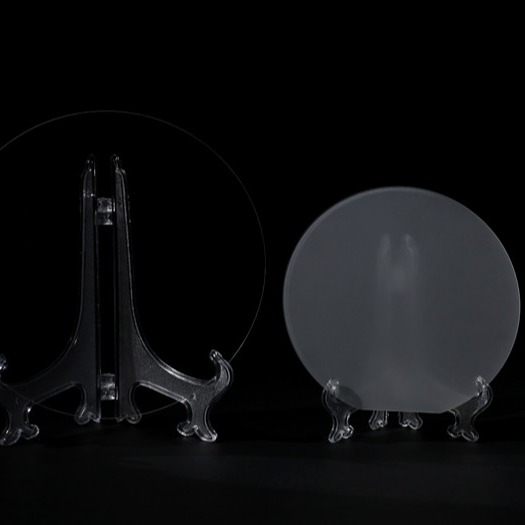

耐久性のサファイアのウエファーのサファイアのWindowsのC軸線のR軸線のM軸線の軸線
サファイアWindowsはそれら（レーザー システムのような）、共通の化学酸およびアルカリへの高い熱伝導性極度な表面の硬度のために要求の適用にとって理想的に、高い比誘電率および抵抗をさせる単結晶のサファイアから製造される。サファイアはダイヤモンドの隣に第2最も堅い水晶であり、構造強度のために、サファイアの窓は改善された伝送の他の共通の誘電性の窓より大いに薄く作ることができる。化学的に、サファイアは単結晶の酸化アルミニウム（Al2O3）で、0.2 - 5.5µmからの伝送範囲に有用である。
|
利用できるオリエンテーション: |
C軸線[0001]、R軸線[1-102]、軸線[11-20]、任意M軸線[10-10] |
|

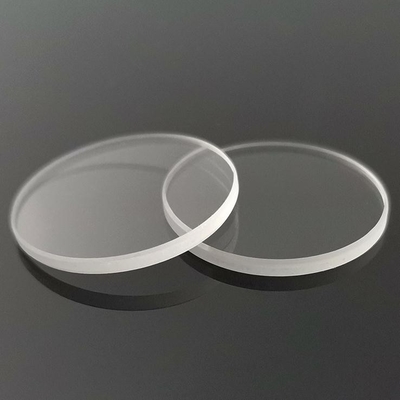

サファイアの窓/ブランク |
|
|
直径/幅: |
25.0 - 250.0 mm |
|
許容: |
標準的な± 2°のスペシャルへの± 0.1° |
|
厚さ: |
最低0.15の最高120.0 mm |
|
表面の終わり: |
切口として、良い地面、重ね合わせられた、磨かれたs/d 80/50、60/40、40/20、20/10、MIL-0-13830Aに従って10/5、 |
|
終わり/端の質: |
良い地面、80/50 |
|
「ように育てられた」サファイアの管: |
|
|
次元 |
50までのmmの内部の直径、厚さ0,5 - 4,0のmmの壁、300-600 mmの管の長さ |
|
オリエンテーション |
管の長さのC軸線 |
|
磨かれたサファイアの管: |
内径50までのmm、厚さ0,5 - 3,0のmmの壁、80-350 mmの管の長さ |
|
インゴット: |
直径/幅5-220のmmの厚さ/長さ25 – 125のmm |
|
表面質 |
ようにカット、端/端の質のダイヤモンドの切口 |
| サファイアAl2O3の光学的性質 | |
|
伝送範囲 |
0.17から5.5ミクロン |
|
R.i. |
1.75449 （o） 1.74663 1.06ミクロンの（e） |
|
反射損失 |
o光線- 11.7%のための1.06ミクロン（2つの表面）;e光線- 14.2%のため |
|
吸収の指示しなさい |
2.4ミクロンの0.3 x 10-3 cm-1 |
|
dN/dT |
13.7 x 5.4ミクロンの10-6 |
|
dn/dm = 0 |
1.5ミクロン |
| サファイアAl2O3の物理的性質 | |
|
密度 |
3.97 g/cm3 |
|
融点 |
2040の摂氏温度 |
|
熱伝導性 |
27.21と（K） 300 Kのm X |
|
熱拡張 |
5.6 x 10 -6 /K （平行C軸線）及び5.0 （垂直なC軸線） x 10 -6 /K |
|
硬度 |
Knoop 2000g圧子との2000 kg/mm 2 |
|
比熱容量 |
419 J/（K） kg X |
|
比誘電率 |
1MHzの11.5 （平行C軸線） 9.4 （垂直なC軸線） |
|
ヤングの係数（e） |
335 GPa |
|
せん断の係数（G） |
148.1 GPa |
|
バルク係数（k） |
240 GPa |
|
伸縮性がある係数 |
C11=496C12=164C13=115 |
|
明白な伸縮性がある限界 |
275 MPa （40,000のpsi） |
|
ポアソン比率 |
0.25 |
受入検査
1. プロダクトは壊れやすい。私達は十分にそれを詰め、壊れやすい分類した。私達は優秀な国内および国際的な明白な会社を通って交通機関の質を保障するために渡す。
2. 商品を受け取った後、外のカートンが良好であるかどうか確認するために注意して扱えば。注意深く外のカートンを開け、荷箱が一直線上であるかどうか確認しなさい。それらを取る前に映像を撮りなさい。
3. プロダクトが適用されるときクリーン ルームの真空パックを開けなさい。
4. プロダクトが急使の間に傷つけられてあったら、映像を撮るか、またはビデオをすぐに記録しなさい。包装箱から傷つけられたプロダクトを取ってはいけない!私達にすぐに連絡すれば私達は問題をよく解決する。
