詳細情報 |
|||
| 材料: | Langasiteのウエファー | 電気機械の連結要因: | 15.8 |
|---|---|---|---|
| Δf、%の間隔をあける頻度: | 0.90 | 1つを切りなさい: | 138.5° |
| 2つを切りなさい: | 26.7° | Dia./サイズ: | 100mm ±0.25mm |
| 厚さ: | 0.5mm ±0.03mm | TFC、×10-6/â: | 1.6 |
| ハイライト: | Langasiteの圧電気のウエファー,100mm LGSの水晶,0.5mm Langasiteのウエファー |
||
製品の説明
フィルター共鳴器および発振器のためのLangasiteの圧電気のウエファーLGS水晶Designesd

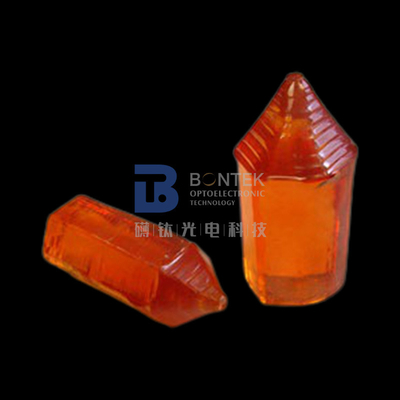

LGSの水晶は多機能の水晶である。機能水晶の電気光学効果と旋光間の相互作用は考慮され、調査され、電気光学の水晶として使用することができる。
水晶langasiteの最も有望な適用はバルク波（BAW）および表面波（鋸）で両方を作動させるフィルターのための圧電気の基質である。バルク波で作動するテーブルのbeowで異なった水晶の基本的な圧電気の特性は表され、比較される。
Langasiteの水晶は水晶のこの係数間で中間ある電気機械の連結係数の価値のpiezoelecrictric材料に、およびリチウムtantaliteの属する。 Langasiteの水晶適用はまた0.3から0.85%まで相対的な通過帯域が付いているフィルターを実現し、周波数制御の発振器の新型のための0.8%の共鳴間隔の共鳴器を設計することを可能になる。
|
プロダクト |
標準、mm （。） |
|

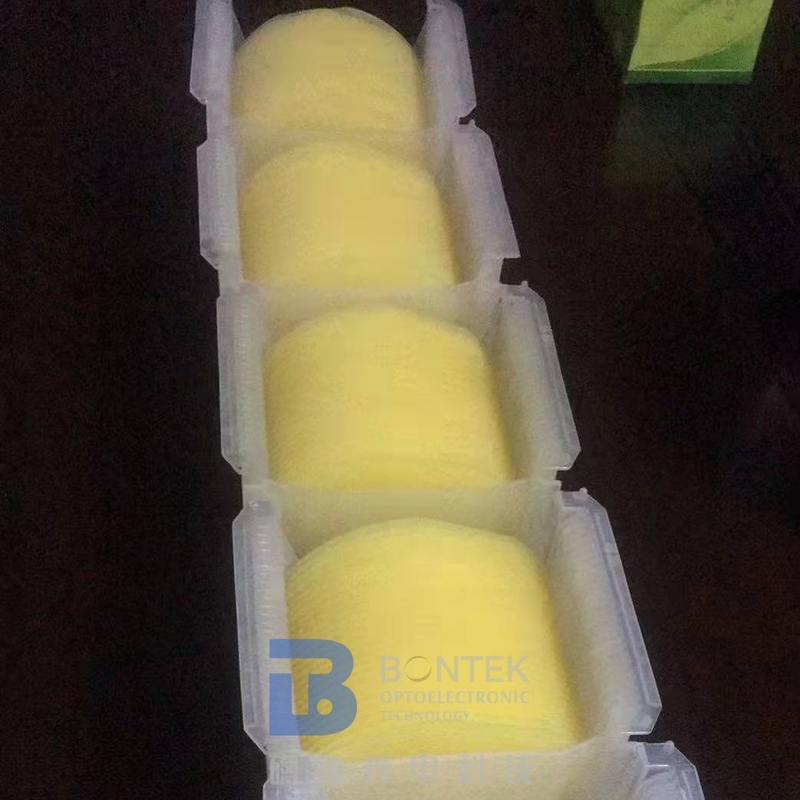

LGSのウエファー
|
切りなさい: 鋸のため:（yxlt） 48.5o/26.3oおよび（yxlt） 50.1o/25.5o （LGS） BAWのため:1.5oYおよび3oY （LGSおよびLGT） 直径:76.2 （3.0）。 厚さ:0.5 （0.02） 終わり:磨かれる前側。重なり合う裏側 平行:5µm 他のサイズは顧客の指定に反映した |
|
LGSの版/ブロック
|
切りなさい: 鋸のため:（yxlt） 48.5o/26.3oおよび（yxlt） 50.1o/25.5o BAWのため:1.5oYおよび3oY （LGSおよびLGT） L:10 | 40 （0.4 | 1.6）;W:10 | 50 （0.4 | 2.0）; T:0.25 | 1.0 （0.01 | 0.04） 終わり:磨かれる前側。平行:5 µm 他のサイズは顧客の指定に反映した |
|
LGS/LGTリング
|
切りなさい:X ID:1.5 | 10.0 （0.06 | 0.4） OD:5.0 | 20 （0.2 | 0.8）。 T:0.2 | 1.0 （0.008 | 0.04） 終わり:重ね合わせられる/磨かれる。 平行:5 µm。噴霧の電極:Cr Au 他のサイズは顧客の指定に反映した |
|
水晶 |
電気機械の連結要因K、% （BAW） | Δf、%の間隔をあける頻度 | Q要因Q、×103 | 温度の頻度係数TFC、×10-6/â |
|
水晶SiO2 |
7.0 | 0.25 | 100 | 0.5 |
|
Langasite La3Ga5SiO14 |
15.8 | 0.90 | 50 | 1.6 |
|
リチウム四ホウ酸塩 李2B4O7 |
24.0 | 4.00 | 10 | 6.0 |
|
リチウムtantalate LiTaO3 |
47.0 | 7.00 | 2 | 4.0 |
FAQs:
- Q: 主にプロダクトは何働くためにであるか。
: 私達はpiezoウエファーの専門家として私達自身を見る。前に中国の単結晶の水晶を約30年使用する私達は一番最初である。それから次第に私達はLiNbO3、LiTaO3、水晶ガラス、LGS、CTGS等の分野で歩む。piezo水晶製造者を捜せば特に、私達は最終的な選択である!私達は私達がで習得するので何百万の水晶ブランクを毎年、優秀な角度の精密のSCおよびITの切口外部委託する。
- Q:プロダクト カスタム化を受け入れることができるか。
: はい、当然。私達はあなたの要求によって製造してもいい。さらに、私達はあなたの選択について確実な100%才でなければ私達が関連した提案を提供してもいいことpiezoウエファーととてもベテランである。その上、私達に私達と在庫のある標準的なウエファーが、点検するある。
- Q: 私達の急使の代理店によって商品を渡すことができるか。
: はい、私達はあなたによってが最もよく知られているを急使の代理店と行くために提案する（DHL、Federal Express、UPS等）。私達はあなたの記述によって出荷してもいい。そして、当然、私達は受諾可能なサイズで郵送料を救うのを助けるようにプロダクトを安全に詰める。私達が貨物を大事にすることを必要とすればそれはまた問題ではない。私達にまた国際的な宅配会社とのよい割引がある。
- Q: 私達は安全にほしいと思うものがいかに得る私達を保証できるか。
: ウエファー プロダクトは壊れやすく、時々高い。最後の事、製造業者のような、私達はである私達が急使の間に傷ついた作るプロダクト見たいと思う。その結果、私達はウエファーを十分に詰め、緩衝スポンジで満ちていた適切なカートンに置く。但し、事故は時々避けられない。従って、次デッサンで示されている「受入検査」のステップに従いなさい。点検のステップに従えば不必要な起こされて、私達補充を与えるか、または払い戻せば。
受入検査
- プロダクトは壊れやすい。私達は十分にそれを詰め、壊れやすい分類した。私達は優秀な国内および国際的な明白な会社を通って交通機関の質を保障するために渡す。
- 商品を受け取った後、外のカートンが良好であるかどうか確認するために注意して扱えば。注意深く外のカートンを開け、荷箱が一直線上であるかどうか確認しなさい。それらを取る前に映像を撮りなさい。
- プロダクトが適用されるときクリーン ルームの真空パックを開けなさい。
- プロダクトが急使の間に傷つけられてあったら、映像を撮るか、またはビデオをすぐに記録しなさい。包装箱から傷つけられたプロダクトを取ってはいけない!私達にすぐに連絡すれば私達は問題をよく解決する。
