詳細情報 |
|||
| 材料: | LiNbO3ウエファー | グレード: | 光学等級 |
|---|---|---|---|
| 添加: | MgO:LN | オリエンテーション: | X,Zなど |
| 直径: | 4フィート | 厚さ: | 350mm,500mm |
| 表面塗装: | DSP、SSP、ラッピング | 適用する: | SAWフィルター,超音波変換器 |
| ハイライト: | 5mol% MgO ドープ LiNbO3 ウェーファー,4インチ磁気LiNbO3ウエファー,4インチ 光学 LiNbO3 ウェーバー |
||
製品の説明

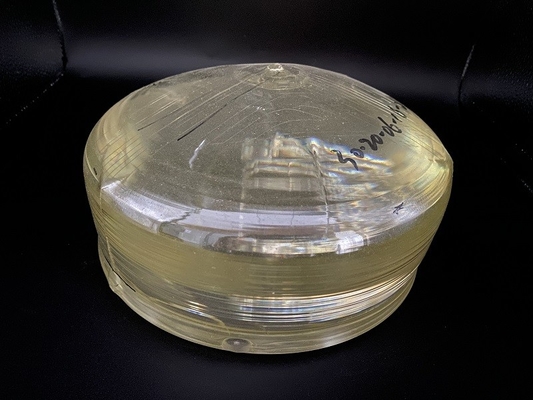

4 インチ LiNbO3 ウェーファー 磁気および光学用用用用 5mol% MgO ドープを磨いた
光学および電子アプリケーションにおける性能向上
5mol% MgO-Doped LiNbO3 ワッフルで次のレベルのパフォーマンスを体験します 要求の高い光学および電子アプリケーションのための究極の選択です5%のマグネシウムオキシードをリチウムニオバート格子に正確に組み込むことで卓越した安定性や 優れた光学性能を 提供し 暗くなる効果を 軽減しました
これらのウエファは 高速データ伝送,光学信号処理,周波数変換で優れています 優れた電気光学と非線形光学係数のおかげでMgOドーピングにより 光反射に対する抵抗性がさらに向上します長期の安定性と高い光学品質を必要とするアプリケーションに最適です.
精度と信頼性のために設計された 5mol% MgO-Doped LiNbO3ウエファーは 革新的な光学調節器,波長変換器,光学スイッチの骨組みです速度を上げることができますより効率的で より信頼性の高いパフォーマンスで 競合他社よりも優れた性能を 実現できます
5mol% MgO-Doped LiNbO3ウエフラーで 光学と電子システムをアップグレードします テクノロジーの未来を受け入れ アプリケーションの潜在能力を最大限に発揮します
|
材料 |
3" 4" 6" 8" LN ウェーファー |
|
オリエンテーション |
X / Z / Y41° / Y64° / Y128° / YZ / YXまたはカスタマイズされた |
|
キュリー温度 |
1142°C±3°C |
|
ドープと |
Er:LN, MgO:LN, Fe:LN, Er:MgO:LN |
|
表面仕上げ |
単面または双面のポーリング |
|
厚さ |
0.18/0.25/0.35/0.50/1.00 + mm |
|
TTV |
< 1~5μm |
|
ボウ |
± (25μm~40um) |
|
ワープ |
<= 35μm |
|
LTV (5mmx5mm) |
<1.5mm |
|
PLTV ((<0.5um) |
≥98% (5mm*5mm) 2mmの縁を除く |
|
エッジ |
SEMI M1.2で完成しました. GC800#で. |
|
オリエンテーション・フラット |
要求に応じて利用可能 |
|
滑らかな面 Ra |
荒さ Ra<=5A |
|
裏側の基準 |
粗さ Ra:0.5-1.0μm GC#1000 |
|
エッジの丸め |
SEMI M1.2 規格に準拠/IEC62276を参照 |
|
裂け目,シール痕跡,汚れ |
ない |
|
トランスミッション範囲 |
0.32 - 5.2 μm (厚さ6mm) |
|
屈折指数 |
2 は 2 です.237, ne = 2.158 @633 nm |
|
反射力 の 喪失 |
140.6% @0.633μm |
|
密度 |
4.64 g/cm3 |
|
溶融点 |
1253°C |
|
分子重量 |
147.8456 |
|
熱伝導性 |
C: 4.6 W/m·K,C: 4.19 W/m·K (300/304K) |
|
仕様 熱容量 |
628 J/ ((kg·K) |
|
熱膨張 |
C: 14.8 · 10-6 /K, C: 4.1 · 10-6 /K @298K |
|
硬さ (モス) |
630 |
|
ヤングのモジュール |
170 GPa |
|
シアモジュール |
68 GPa |
|
フルブルクモジュール |
112 GPa |
|
弾力系数 |
C11 = 202; C12 = 55; C13 = 71; C14 = 38C33 = 242,C44 = 60 について1C66 = 8.3 GPa |
|
ダイレクトリ常数 |
82 @298K |
|
水中の溶解性 |
溶けない |
|
結晶構造 |
シングルクリスタル,合成 |
|
結晶型 |
六角形,a = 5.15 Å,c = 13.86 Å |
|
裂け目平面 |
割れ目がない |
|
魚の比率 |
0.25 |
|
適用する |
電気光学Qスイッチ,表面音響波基板,統合光学基板,光学パラメトリックオシレーター |
よくある質問:
- Q: 主にどんな製品に取り組んでいますか?
A: 私たちはピエゾウエーファー専門家に見えます. 私たちは約30年前に中国でシングルクリスタルクォーツを最初に使用しました. その後,徐々にLiNbO3,LiTaO3の分野に進みました.クォーツガラス特に,もしあなたがピエゾクォーツのサプライヤーを探しているなら,我々は究極の選択です!我々はATをマスターしているため,毎年何百万人ものクォーツの空白を輸出します.SCとITの切断は,高度な角度精度で.
- Q: 商品のカスタマイズを受け付けますか?
A: はい,もちろんです.私たちはあなたの要求に応じて製造することができます. さらに,私たちはあなたの選択について100%確信がない場合,我々はあなたに関連する提案を提供することができますピエゾウエファーで非常に経験があります.ほかにスタンダードウエフがあるので 確認してください
- Q: 宅配業者を通して商品を配達できますか?
A: はい,私たちはあなたが最もよく知っている宅配便代理人 (DHL,FedEX,UPSなど) と行くことを提案します.私たちはあなたのアカウントで送ることができます.そして,もちろん,輸送コストを節約するために,受け入れられるサイズで安全に製品を梱包します.貨物運送も問題ありません.国際宅配会社でも良い割引があります.
- Q: どうすれば安全で欲しいものを手に入れるか?
A: ワッフル製品が壊れやすく 時には高価です. 製造業者として,私たちが見たいのは,私たちが作る製品が宅配中に破損したことです. 結果として,バッファースポンジで満たされた適切な箱に入れます. しかし,事故は時に避けられない. だから,下記の図に示されている"受付確認"の手順に従ってください.チェック手順に従ってください..
- Q: 工場を訪れませんか?
A: 確かに. 工場の検査は,大量の購入と長期間の協力にとって重要です. 面対面の議論は,私たちが最も自信を持っているものです. 過去数年間,工場の建設における我々の進歩を目撃していますコビッド19の流行のため,この日,私たちはグローバルバイヤーとのビデオ会議の経験も持っていました.
承認チェック
- 製品が壊れやすい.我々はそれを適切に梱包し,壊れやすいとラベルを付けています.我々は優れた国内外の宅急便会社を通じて輸送品質を確保します.
- 商品を受け取った後,慎重に扱って,外側の箱が良好かどうか確認してください.外側の箱を注意深く開けて,包装箱が並んでいるかどうかを確認してください.外に出る前に写真を撮って.
わかった
- 製品を使用する際に,掃除用パッケージをクリーンルームで開けてください.
- 宅配中に製品が損傷していることが判明した場合は,直ちに写真またはビデオを撮影してください. 損傷した製品を包装箱から取り出さないでください.すぐにお問い合わせください,そして我々は問題をうまく解決します..
