詳細情報 |
|||
| 材料: | LiNbO3水晶ウエファー | タイプ: | 光学等級 |
|---|---|---|---|
| 直径: | 4inch、6inch、8インチ | オリエンテーション: | Xカット、Zカット |
| 厚い: | 350um、500um | 表面のタイプ: | 両側のポーランド語 |
| 荒さ: | Ra<5オングストローム | 適用: | 光学装置 |
| ハイライト: | XはLiNbO3ウエファーを切った,両側はLiNbO3水晶を磨く,光学LiNbO3水晶ウエファー |
||
製品の説明

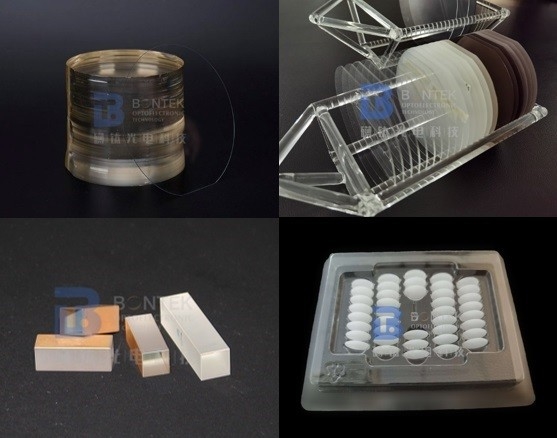

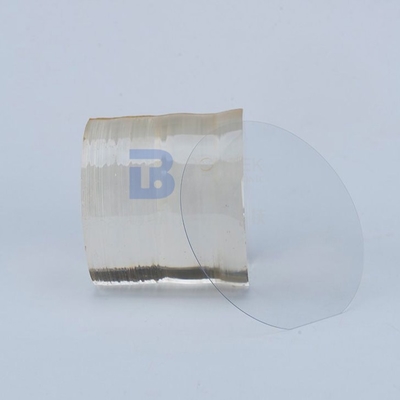

ZカットのXカットのLiNbO3水晶ウエファーの光学等級両側のポーランド語
主な斧に沿って広がるLiNbO3の縦波のための健全な速度はZ方向、7.271*10^5 cm/sのためである;Y方向のため、6.549*10^5 cm/s;そしてX方向のために、6.580*10^5 cm/s.32、10*10*0.5 mm3 YカットのLNOの水晶の例にこれらの価値を適用する6.58 MHzに43,44は厚さextensionalモード現われるべきである。最も近い観察されたピークはMetglasホイルの締め金で止める効果の結果として説明されるかもしれない6.34 MHzのわずかにより低い頻度に集中する。XおよびZの方向（327.5 kHzおよび363.5 kHz 314のkHzおよび355のkHzでピークに、それぞれ）に沿う計算された長さextensional共鳴は観察した帰因させることができる。
|
材料 |
4inch 6inch 8inch LiNbO3 LNCのウエファー |
|
オリエンテーション |
ZカットかXカット |
|
表面の終わり |
二重側面の光沢 （利用できるDLP/SLP/SSP/DSPすべてに） |
|
厚さ |
0.35mm、0.50mm、1.00mm |
|
TTV |
< 5=""> |
|
弓 |
± 30um |
|
ゆがみ |
< 40=""> |
|
オリエンテーションの平たい箱 |
半標準的なノッチ |
|
磨かれた側面のRA |
荒さのRA<5a> |
|
裏側の規準 |
荒さのRA:0.5-1.0µm GC#1000 |
|
端の円形化 |
半M1.2標準と迎合的/IEC62276を参照しなさい |
|
水晶Sturucture |
、空間群R3c Trigonalのポイント グループ3m |
|
融点 |
1253℃ |
|
Mohsの硬度 |
5 |
|
密度 |
4.64g/cm3 |
|
潮解 |
どれも |
|
光学同質性 |
~5x10-5/cm |
|
透明物の範囲 |
420-5200nm |
|
吸収係数 |
~0.1%/cm @1064nm |
|
屈折率 @1064nm |
ne =2.146、いいえ= 2.220@1300nm ne =2.156、いいえ= 2.232@1064nm ne =2.203、いいえ= 2.286@632.8nm |
|
熱拡張係数（25℃で） |
//a、2.0x10-6/K //a、2.2x10-6/K |
|
熱伝導性係数 |
25℃の38 W/m/K |
|
熱光学係数 |
dno/dT =-0.8741.4μmのX 10-6/K dne/dT =39.0731.4μmのX 10-6/K |
|
Sellmeierの同等化 （μmのλ） |
2=4.9048+0.11768/無し（λ2-0.04750）-0.027169λ2 ne 2=4.5820+0.099169/（λ2-0.04443）-0.02195λ2 |
受入検査
- プロダクトは壊れやすい。私達は十分にそれを詰め、壊れやすい分類した。私達は優秀な国内および国際的な明白な会社を通って交通機関の質を保障するために渡す。
- 商品を受け取った後、外のカートンが良好であるかどうか確認するために注意して扱えば。注意深く外のカートンを開け、荷箱が一直線上であるかどうか確認しなさい。それらを取る前に映像を撮りなさい。
- プロダクトが適用されるときクリーン ルームの真空パックを開けなさい。
- プロダクトが急使の間に傷つけられてあったら、映像を撮るか、またはビデオをすぐに記録しなさい。包装箱から傷つけられたプロダクトを取ってはいけない!私達にすぐに連絡すれば私達は問題をよく解決する。
