詳細情報 |
|||
| 製品タイプ: | LiNbO3圧電リング | 特性: | オプティカル/ SAWグレード |
|---|---|---|---|
| オリエンテーションカット: | X、Z、36Yなど。 | 外径: | 5mm〜150mm |
| 内径: | 2mm〜100mm | 厚さ: | 0.35mm / 0.5mm / 1.0mm / 5.00mm |
| 表面のタイプ: | 両面ポリッシュ、両面ラップ | Ra粗さ: | Ra <1nm、Ra 0.2〜0.7um |
| ハイライト: | Zカットのリチウム ニオブ酸塩のウエファー,100mmの圧電気のウエファー,36Yカットのリチウム ニオブ酸塩のウエファー |
||
製品の説明

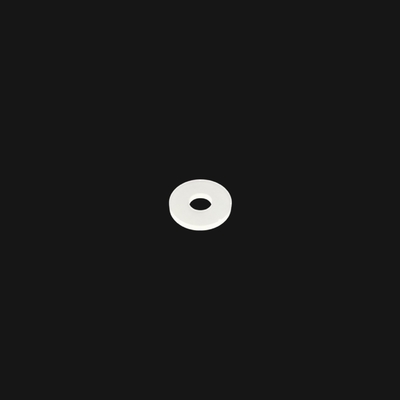

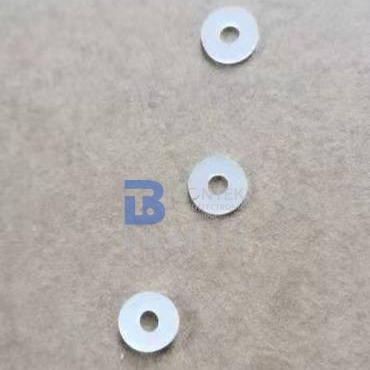

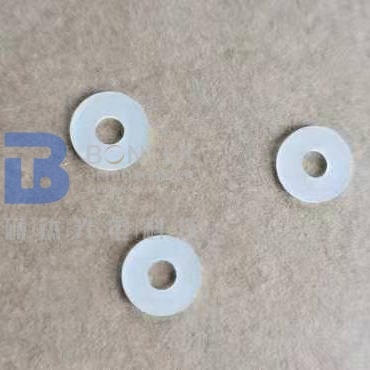

カスタマイズされた圧電気のリチウム ニオブ酸塩のウエファー リング形のオリエンテーションのZカットの36Yカット
リチウム ニオブ酸塩の水晶に高い電気光学係数、広い光学透明な窓および高い光学質の利点がある。リチウム ニオブ酸塩の水晶はnear-infraredおよび赤外線バンドの光学調節そしてQ調節のための優先する材料である。最高の有効な電気光学係数の軽い伝播の方向に沿う電気光学変調器、水晶展示物のzカットのゼロ残りの複屈折およびXカットの非ゼロの残りの複屈折のため。Qスイッチのために、水晶はゼロ残りの軽い伝播の方に機能していて複屈折および横断電界が普通zカット、である。LNの圧電気リングに高い繰返し率で不利な点がある、この不利な点は適切な圧電気の弱まる設計によってある程度克服することができる。
BonTekはあなたのためのLiNbO3か水晶の圧電気リングをカスタマイズできる。私達は過去20年間世界中で何人かの会社のための数万のこれらのpiezoリングを製造する。
|
材料 |
LiNbO3ウエファー、Piezoリング |
|
オリエンテーション |
X / Z/Y36 °/Y64 °/Y128 °/YZ/YXまたはカスタマイズされる |
|
外の直径 |
5mm | 150mm |
|
内部の直径 |
2mm | 100mm |
|
表面の終わり |
シングルまたはダブルの側面の光沢 （利用できるDLP/SLP/SSP/DSPすべてに） |
|
厚さ |
0.35 / 0.50/1.00/3.00 + mm |
|
TTV |
< 1=""> |
|
弓 |
± （25µm ~40um） |
|
ゆがみ |
<> |
| クリーニング
|
クラス1000のクリーン ルーム |
|
PLTV （<0> |
<1> 除かれる2mmの端が付いている≥98%（5mm*5mm） |
|
端 |
半CのM1.2@with GC800# .regularのCompl'tはタイプした |
|
平たい箱 |
、要求ごとに利用できる |
|
磨かれた側面のRA |
荒さのRA<> |
|
裏側の規準 |
荒さのRA:0.5-1.0µm GC#1000 |
|
端の円形化 |
半M1.2標準と迎合的/IEC62276を参照しなさい |
|
ひび、鋸の印、汚れ |
どれも |
|
混合の方式 |
LiNbO3 |
|
分子量 |
147.85 |
|
融点 |
1250の°C |
|
密度 |
4.64 g/cm3 |
|
H2Oの容解性 |
不溶解性 |
|
R.i. |
2.30無し、ne 2.21 （589.2 nmの25 °C） |
|
水晶段階/構造 |
Trigonal |
|
熱伝導性 |
5.6 W/m·K |
|
材料 |
単結晶の水晶は消す（Piezo/光学等級） |
|
総合的なQ価値 |
最低1.8×10^6、2.4×10^6、3.0×10^6 （IECの標準） |
|
腐食チャネル密度（ECD） |
2/cm2、10/cm2、30/cm2、100/cm2、300/cm2;掃除された水晶（IECの標準） |
|
包含密度 |
Ia、Ib、I、II、III等級（IECの標準） |
|
切削角 |
X / Y/Z/AT32°/33°/35°/36°/BT/ST42.75°等。 |
|
外の直径 |
3mm | 200mm |
|
内部の直径 |
1mm | 100mm |
|
厚さ |
0.1mm | 10mm |
|
オリエンテーションの平たい箱 |
印が付いている要求に応じて、または鉛筆 |
|
表面の終わり |
二重側面の重ね合わせられた、二重側面は磨いた |
|
磨かれた側面のRA |
<0> |
|
裏側の規準 |
大将は0.2-0.5µm才または同様にカスタマイズされてである |
FAQs:
- Q: 主にプロダクトは何働くためにであるか。
: 私達はpiezoウエファーの専門家として私達自身を見る。前に中国の単結晶の水晶を約30年使用する私達は一番最初である。それから次第に私達はLiNbO3、LiTaO3、水晶ガラス、LGS、CTGS等の分野で歩む。piezo水晶製造者を捜せば特に、私達は最終的な選択である!私達は私達がで習得するので何百万の水晶ブランクを毎年、優秀な角度の精密のSCおよびITの切口外部委託する。
- Q:プロダクト カスタム化を受け入れることができるか。
: はい、当然。私達はあなたの要求によって製造してもいい。さらに、私達はあなたの選択について確実な100%才でなければ私達が関連した提案を提供してもいいことpiezoウエファーととてもベテランである。その上、私達に私達と在庫のある標準的なウエファーが、点検するある。
- Q: 私達の急使の代理店によって商品を渡すことができるか。
: はい、私達はあなたによってが最もよく知られているを急使の代理店と行くために提案する（DHL、Federal Express、UPS等）。私達はあなたの記述によって出荷してもいい。そして、当然、私達は受諾可能なサイズで郵送料を救うのを助けるようにプロダクトを安全に詰める。私達が貨物を大事にすることを必要とすればそれはまた問題ではない。私達にまた国際的な宅配会社とのよい割引がある。
- Q: 私達は安全にほしいと思うものがいかに得る私達を保証できるか。
: ウエファー プロダクトは壊れやすく、時々高い。最後の事、製造業者のような、私達はである私達が急使の間に傷ついた作るプロダクト見たいと思う。その結果、私達はウエファーを十分に詰め、緩衝スポンジで満ちていた適切なカートンに置く。但し、事故は時々避けられない。従って、次デッサンで示されている「受入検査」のステップに従いなさい。点検のステップに従えば不必要な起こされて、私達補充を与えるか、または払い戻せば。
受入検査

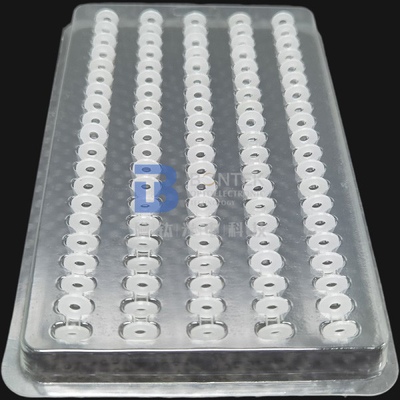

- プロダクトは壊れやすい。私達は十分にそれを詰め、壊れやすい分類した。私達は優秀な国内および国際的な明白な会社を通って交通機関の質を保障するために渡す。
- 商品を受け取った後、外のカートンが良好であるかどうか確認するために注意して扱えば。注意深く外のカートンを開け、荷箱が一直線上であるかどうか確認しなさい。それらを取る前に映像を撮りなさい。
- プロダクトが適用されるときクリーン ルームの真空パックを開けなさい。
- プロダクトが急使の間に傷つけられてあったら、映像を撮るか、またはビデオをすぐに記録しなさい。包装箱から傷つけられたプロダクトを取ってはいけない!私達にすぐに連絡すれば私達は問題をよく解決する。
