詳細情報 |
|||
| 製品名: | ニオブ酸リチウムウェーハ | 純度: | SAW /オプティカル |
|---|---|---|---|
| サイズ: | 6×6mm、10×10mmなど。 | オリエンテーション: | Xカット、Zカット、Yカット、64Yカット、128Yカット |
| 厚い: | 20mm、25mmなど | 表面のタイプ: | DSP、SSP、ラップ |
| 特性: | 電気光学、非線形、および圧電性 | 適用: | 光変調とQスイッチ |
| ハイライト: | 金はリチウム ニオブ酸塩の水晶に塗った,20mmの光学ウエファー,光学調節リチウム ニオブ酸塩の水晶 |
||
製品の説明
金は光学調節およびQ切換えの使用のためのリチウム ニオブ酸塩の水晶に塗った
リチウム ニオブ酸塩（LiNbO3）はいろいろな適用のために適したferroelectric材料である。その多様性は本質的な材料の優秀な電気光学、非線形の、および圧電気の特性によって可能になる。リチウム ニオブ酸塩の大きい電気光学係数を利用する適用は赤外線の波長の光学調節そしてQ切換えである。LiNbO3の大きい非線形d係数を使用する適用は光学パラメーター付き振動、調整可能な赤外線の波長を発生させるために混合する相違の頻度および第2調和的な生成を含んでいる。超音波トランスデューサーおよび鋸装置を含んでいるのに圧電気の特性を使用する適用。
|
直径 |
76.2±0.2mm |
100±0.2mm |
150±0.2mm |
200±0.2mm |
|
第一次平たい箱 |
22±1mm |
32±1mm |
47.5mm、57.5mmは、ノッチを付ける |
57.5mmのノッチ |
|
オリエンテーション |
36°Y、42°Y、X-112°Y、Y、Z |
|||
|
厚さ |
0.07mm~5.0mm |
0.1mm~5.0mm |
0.35mm~5.0mm |
0.35mm~5.0mm |
|
表面の終わり |
単一/二重側面の光沢/二重側面は重なり合った |
|||
|
TTV |
< 1=""> |
|||
|
弓 |
± （20µm ~40um） |
|||
|
ゆがみ |
<> |
|||
|
LTV （5mmx5mm） |
<1> |
|||
|
PLTV （<0> |
除かれる2mmの端との≥98% （5mm*5mm） |
|||
|
磨かれた側面のRA |
荒さのRA<> |
|||
|
裏側の規準 |
荒さのRA:0.5-1.0µm、GC#1000 |
|||
|
傷及び発掘（S/D） |
20/10、40/20、60/40 |
|||
|
端のプロフィール |
半CのM1.2@with GC800# .regularのCompl'tはタイプした |
|||
|
ひび、鋸の印、汚れ |
どれも |
|||
|
成長方法 |

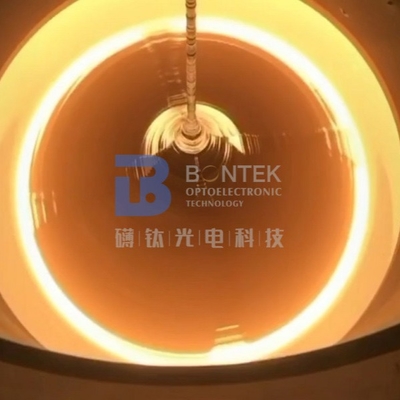

Czochralski方法 |
|
結晶構造 |
M3 |
|
単位格子の定数 |
a=b=5.148Å c=13.863 Å |
|
融点（℃） |
1250 |
|
密度（g/cm3） |
4.64 |
|
硬度 |
5 （Mohs） |
|
R.i. |
632.8nmのno=2.286 ne=2.203 |
|
非線形係数 |
d33=34.45、d31=d15=5.95、d22=13.07 （pmv-1） |
|
Denko係数 |
γ13=8.6、γ22=3.4、γ33=30.8、γ51=28.0、γ22=6.00 （pmv-1） |
|
光学伝送 |
370 | 632.8nmの5000nmそして>68% |
|
熱拡張 |
a11=15.4×10^-6/K、a33=7.5×10^-6/K |
FAQs:
- Q: 主にプロダクトは何働くためにであるか。
: 私達はpiezoウエファーの専門家として私達自身を見る。前に中国の単結晶の水晶を約30年使用する私達は一番最初である。それから次第に私達はLiNbO3、LiTaO3、水晶ガラス、LGS、CTGS等の分野で歩む。piezo水晶製造者を捜せば特に、私達は最終的な選択である!私達は私達がで習得するので何百万の水晶ブランクを毎年、優秀な角度の精密のSCおよびITの切口外部委託する。
- Q:プロダクト カスタム化を受け入れることができるか。
: はい、当然。私達はあなたの要求によって製造してもいい。さらに、私達はあなたの選択について確実な100%才でなければ私達が関連した提案を提供してもいいことpiezoウエファーととてもベテランである。その上、私達に私達と在庫のある標準的なウエファーが、点検するある。
- Q: 私達の急使の代理店によって商品を渡すことができるか。
: はい、私達はあなたによってが最もよく知られているを急使の代理店と行くために提案する（DHL、Federal Express、UPS等）。私達はあなたの記述によって出荷してもいい。そして、当然、私達は受諾可能なサイズで郵送料を救うのを助けるようにプロダクトを安全に詰める。私達が貨物を大事にすることを必要とすればそれはまた問題ではない。私達にまた国際的な宅配会社とのよい割引がある。
- Q: 私達は安全にほしいと思うものがいかに得る私達を保証できるか。
: ウエファー プロダクトは壊れやすく、時々高い。最後の事、製造業者のような、私達はである私達が急使の間に傷ついた作るプロダクト見たいと思う。その結果、私達はウエファーを十分に詰め、緩衝スポンジで満ちていた適切なカートンに置く。但し、事故は時々避けられない。従って、次デッサンで示されている「受入検査」のステップに従いなさい。点検のステップに従えば不必要な起こされて、私達補充を与えるか、または払い戻せば。
受入検査
- プロダクトは壊れやすい。私達は十分にそれを詰め、壊れやすい分類した。私達は優秀な国内および国際的な明白な会社を通って交通機関の質を保障するために渡す。
- 商品を受け取った後、外のカートンが良好であるかどうか確認するために注意して扱えば。注意深く外のカートンを開け、荷箱が一直線上であるかどうか確認しなさい。それらを取る前に映像を撮りなさい。
- プロダクトが適用されるときクリーン ルームの真空パックを開けなさい。
- プロダクトが急使の間に傷つけられてあったら、映像を撮るか、またはビデオをすぐに記録しなさい。包装箱から傷つけられたプロダクトを取ってはいけない!私達にすぐに連絡すれば私達は問題をよく解決する。
