詳細情報 |
|||
| 材料: | LiNbO3ウエファー | 等級: | SAW、オプティカル |
|---|---|---|---|
| 直径: | 8インチ | オリエンテーション: | Zカット、128Yカット |
| 厚さ: | 350um、500um、1000um | 表面: | DSP、SSP |
| 荒さ: | Ra<1nm | 適用: | SAWフィルター、超音波トランスデューサー |
| ハイライト: | 8インチLiNbO3のウエファー,鋸のリチウム ニオブ酸塩のウエファー,光学LiNbO3ウエファー |
||
製品の説明

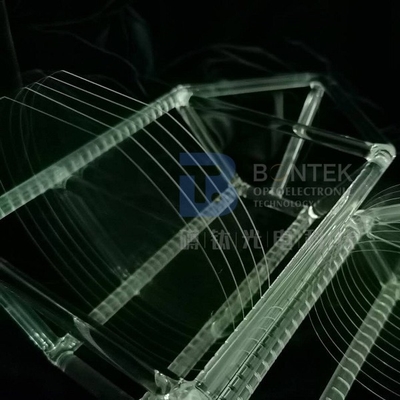

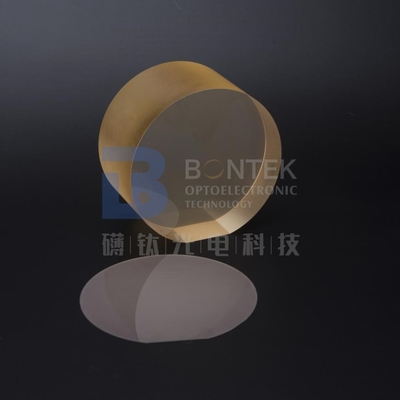

大口径表面の音波装置のために128°YカットそしてZカットの8インチLiNbO3のウエファー
リチウム ニオブ酸塩（LiNbO3）は無色かわずかに黄色がかった半透明な水晶、R3Cの六角形の構造と、4.64×10^3kg/m3の密度、5~5.5のMohsの硬度、1253℃の融点、1210℃のキュリー温度である。リチウム ニオブ酸塩の単結晶は一種の帯域幅50%までの表面の音波（鋸）装置を作るのに使用することができる低い伝播の損失である、および高い電気機械の連結係数とのferroelectric。LiNbO3単結晶材料の表面の音波（鋸）の特性はオリエンテーションおよび伝播の方向と密接に関連している。別の切られた角度および伝播の方向に従って、鋸の伝播の速度は3400~4000m/sである、電気機械の連結係数は0%~5.6%であり、温度係数は-1.1~-95.6である（10^-6/℃）。
次世代の鋸および光学材料が製造業者の条件を満たすために大口径のウエファーを作り出すこと常にであるのでリチウム ニオブ酸塩（LiNbO3）の開発目標。BonTekは傾向を見、128°YカットおよびZカットのための8インチLNのウエファーを導入する価値をすべての切られた角度のための6インチLNのウエファー共有する!
|
材料 |
8"リチウム ニオブ酸塩のウエファー |
|
オリエンテーション |
ZカットかY128°カット |
|
表面の終わり |
シングルまたはダブルの側面の光沢 （利用できるDLP/SLP/SSP/DSPすべてに） |
|
厚さ |
0.35mm、0.50mm、1.00mm |
|
TTV |
< 5=""> |
|
弓 |
± 40um |
|
ゆがみ |
< 80=""> |
|
オリエンテーションの平たい箱 |
半標準的なノッチ |
|
磨かれた側面のRA |
荒さのRA<10a> |
|
裏側の規準 |
荒さのRA:0.5-1.0µm GC#1000 |
|
端の円形化 |
半M1.2標準と迎合的/IEC62276を参照しなさい |
|
水晶Sturucture |
、空間群R3c Trigonalのポイント グループ3m |
|
融点 |
1253℃ |
|
Mohsの硬度 |
5 |
|
密度 |
4.64g/cm3 |
|
潮解 |
どれも |
|
光学同質性 |
~5x10-5/cm |
|
透明物の範囲 |
420-5200nm |
|
吸収係数 |
~0.1%/cm @1064nm |
|
屈折率 @1064nm |
ne =2.146、いいえ= 2.220@1300nm ne =2.156、いいえ= 2.232@1064nm ne =2.203、いいえ= 2.286@632.8nm |
|
熱拡張係数（25℃で） |
//a、2.0x10-6/K //a、2.2x10-6/K |
|
熱伝導性係数 |
25℃の38 W/m/K |
|
熱光学係数 |
dno/dT =-0.8741.4μmのX 10-6/K dne/dT =39.0731.4μmのX 10-6/K |
|
Sellmeierの同等化 （μmのλ） |
2=4.9048+0.11768/無し（λ2-0.04750）-0.027169λ2 ne 2=4.5820+0.099169/（λ2-0.04443）-0.02195λ2 |
FAQs:
- Q: 主にプロダクトは何働くためにであるか。
: 私達はpiezoウエファーの専門家として私達自身を見る。前に中国の単結晶の水晶を約30年使用する私達は一番最初である。それから次第に私達はLiNbO3、LiTaO3、水晶ガラス、LGS、CTGS等の分野で歩む。piezo水晶製造者を捜せば特に、私達は最終的な選択である!私達は私達がで習得するので何百万の水晶ブランクを毎年、優秀な角度の精密のSCおよびITの切口外部委託する。
- Q:プロダクト カスタム化を受け入れることができるか。
: はい、当然。私達はあなたの要求によって製造してもいい。さらに、私達はあなたの選択について確実な100%才でなければ私達が関連した提案を提供してもいいことpiezoウエファーととてもベテランである。その上、私達に私達と在庫のある標準的なウエファーが、点検するある。
- Q: 私達の急使の代理店によって商品を渡すことができるか。
: はい、私達はあなたによってが最もよく知られているを急使の代理店と行くために提案する（DHL、Federal Express、UPS等）。私達はあなたの記述によって出荷してもいい。そして、当然、私達は受諾可能なサイズで郵送料を救うのを助けるようにプロダクトを安全に詰める。私達が貨物を大事にすることを必要とすればそれはまた問題ではない。私達にまた国際的な宅配会社とのよい割引がある。
- Q: 私達は安全にほしいと思うものがいかに得る私達を保証できるか。
: ウエファー プロダクトは壊れやすく、時々高い。最後の事、製造業者のような、私達はである私達が急使の間に傷ついた作るプロダクト見たいと思う。その結果、私達はウエファーを十分に詰め、緩衝スポンジで満ちていた適切なカートンに置く。但し、事故は時々避けられない。従って、次デッサンで示されている「受入検査」のステップに従いなさい。点検のステップに従えば不必要な起こされて、私達補充を与えるか、または払い戻せば。
- Q: 私達はあなたの工場を訪問してもいいか。
: もちろん。工場点検はたくさんの購入および長期協同のために重要である。向かい合って議論は確信している私達大抵何とである。過去年の間に、世界中の知名人は工場集結の私達の進歩を目撃した。このごろ、Covid-19流行病が原因で、私達はまた全体的なバイヤーとのテレビ会議の経験があった。
受入検査
- プロダクトは壊れやすい。私達は十分にそれを詰め、壊れやすい分類した。私達は優秀な国内および国際的な明白な会社を通って交通機関の質を保障するために渡す。
- 商品を受け取った後、外のカートンが良好であるかどうか確認するために注意して扱えば。注意深く外のカートンを開け、荷箱が一直線上であるかどうか確認しなさい。それらを取る前に映像を撮りなさい。
- プロダクトが適用されるときクリーン ルームの真空パックを開けなさい。
- プロダクトが急使の間に傷つけられてあったら、映像を撮るか、またはビデオをすぐに記録しなさい。包装箱から傷つけられたプロダクトを取ってはいけない!私達にすぐに連絡すれば私達は問題をよく解決する。
