詳細情報 |
|||
材料: | 単結晶の水晶 | サイズ: | Dia 3"、4"またはSquard |
---|---|---|---|
オリエンテーション: | Xカット、Yカット | 厚さ: | 0.525mm |
表面: | 二重側面のラップ | 使用: | 圧力センサー |
RA: | 0.2um~0.7um | 種: | 種を使って |
ハイライト: | 0.5mmの単結晶の水晶ウエファー,Yカットの単結晶のウエファー,単結晶の水晶ウエファーのX CU |
製品の説明

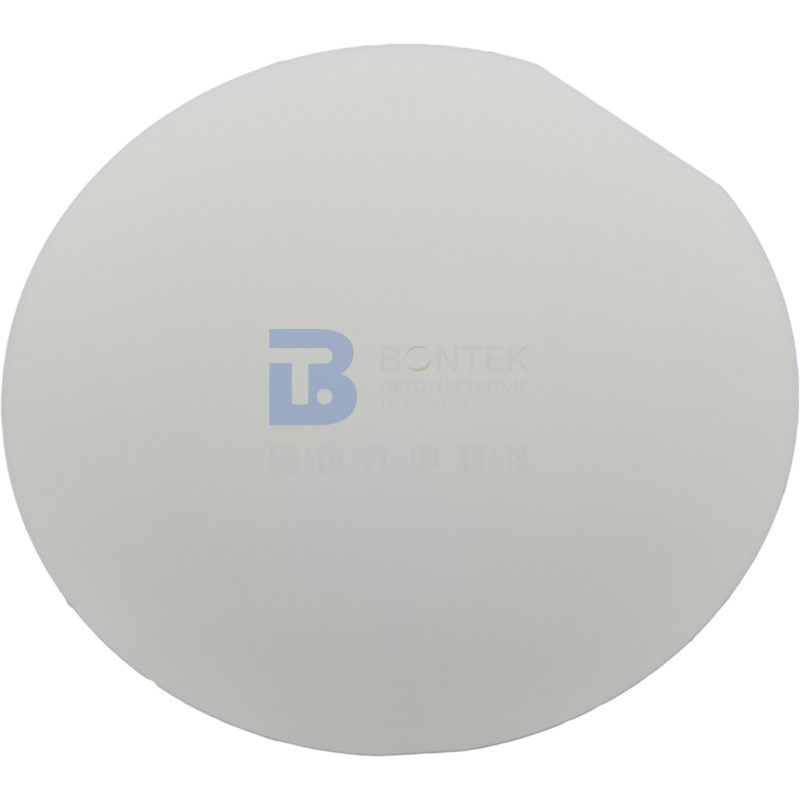

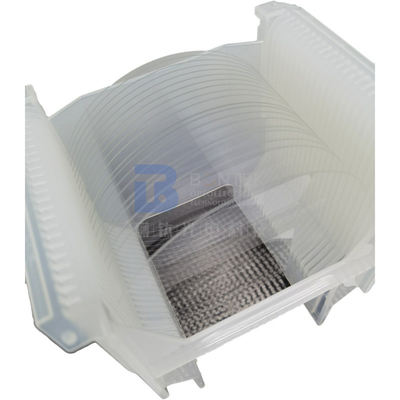

Φ100mm 0.5mmの圧力センサーのための厚い単結晶の水晶ウエファーのXカットのYカット
水晶は二酸化ケイ素(SiO2)の結晶の形態である。それは堅い、壊れやすい、2649 kg/m3の密度および1750° C. Quartzの融点の透明な材料はフッ化水素酸と熱いアルカリの通常の酸、しかしsolubleで不溶解性である。水晶が573° Cに熱される時、結晶の形態の変更。この遷移温度の上の安定した形態は高水晶かベータ水晶として573° Cの下の安定した形態は低水晶かアルファ水晶として知られているが、知られている。共鳴器の塗布のために、アルファ水晶だけ興味であり、特に明記しない限り続きの言葉の水晶はアルファ水晶を常に示す。水晶は豊富で自然な材料であるが、質の悪く自然な水晶から良質を分けるようにかなりの労働は要求される。ケイ素が圧電気の特性を用いる装置の使用のために適したサイズの地殻、自然な水晶および質で(主にとして二酸化物の形で、そして一般に小さい水晶クリスタライト)およそ3分の1を構成するがブラジルで主にあった。
典型的で物質的な特性 | |
純度 |
光学等級:99.99% |
結晶構造および格子 変数 |
六角形 a= 4.914 Å c = 5.405 Å |
成長方法 |
熱水方法 |
硬度 |
7.0 Mohs |
密度 |
2.684 g/cm3 |
溶解ポイント |
1750のdeg C (フェーズ遷移 ポイント:573.1 °C) |
比熱 |
0.18 cal/g |
熱電定数 |
1200 mV/°Cの@ 300 °C |
熱伝導性 |
0.0033 cal/cm/の°C |
熱拡張係数、 (CTE) (K) x10^-6/ |
Z軸への垂直:13.71 Z軸への平行:7.48 |
R.i. |
1.544 |
Qの価値 音響速度、鋸 頻度定数、BAW 圧電気のカップリング、 |
1.8 x 10^6;2.4 x 10^6、3.0 x 10^6 3160 (m/sec) 1661 (kHz/mm) K2 (%) BAW:0.65の鋸:0.14 |
包含 |
IECの等級II |
直径 |
25.4mm、50.8mm、76.2mm、100.0mm |
許容 |
±0.2mm |
厚さ |
325um、500um、525um、675um |
許容 |
±25um |
オリエンテーション |
X0 °、Y0°、35.15°Y、42.75°Y、52°Y、Z+2° |
許容 |
±7 '、±15 '、±30 ' |
TTV |
≤10um |
LTV |
5×5mmの区域内の≤2.0um |
PLTV |
≥95% (除かれる端からの3mm) |
弓 |
-25umの≤Bow≤ +25um |
ゆがみ |
<30um> |
上部 |
RA<1nm> |
裏側 |
GC#1000は、0.2um≤Ra≤0.7um重なり合った |
種 |
種なし種を使って |
FAQs:
- Q:主にプロダクトは何働くためにであるか。
:私達はpiezoウエファーの専門家として私達自身を見る。前に中国の単結晶の水晶を約30年使用する私達は一番最初である。それから次第に私達はLiNbO3、LiTaO3、水晶ガラス、LGS、CTGS等の分野で歩む。piezo水晶製造者を捜せば特に、私達は最終的な選択である!私達は私達がで習得するので何百万の水晶ブランクを毎年、優秀な角度の精密のSCおよびITの切口外部委託する。
- Q:プロダクト カスタム化を受け入れることができるか。
:はい、当然。私達はあなたの要求によって製造してもいい。さらに、私達はあなたの選択について確実な100%才でなければ私達が関連した提案を提供してもいいことpiezoウエファーととてもベテランである。その上、私達に私達と在庫のある標準的なウエファーが、点検するある。
- Q:私達の急使の代理店によって商品を渡すことができるか。
:はい、私達はあなたによってが最もよく知られているを急使の代理店と行くために提案する(DHL、Federal Express、UPS等)。私達はあなたの記述によって出荷してもいい。そして、当然、私達は受諾可能なサイズで郵送料を救うのを助けるようにプロダクトを安全に詰める。私達が貨物を大事にすることを必要とすればそれはまた問題ではない。私達にまた国際的な宅配会社とのよい割引がある。
- Q:私達は安全にほしいと思うものがいかに得る私達を保証できるか。
:ウエファー プロダクトは壊れやすく、時々高い。最後の事、製造業者のような、私達はである私達が急使の間に傷ついた作るプロダクト見たいと思う。その結果、私達はウエファーを十分に詰め、緩衝スポンジで満ちていた適切なカートンに置く。但し、事故は時々避けられない。従って、次デッサンで示されている「受入検査」のステップに従いなさい。点検のステップに従えば不必要な起こされて、私達補充を与えるか、または払い戻せば。
- Q:私達はあなたの工場を訪問してもいいか。
:もちろん。工場点検はたくさんの購入および長期協同のために重要である。向かい合って議論は確信している私達大抵何とである。過去年の間に、世界中の知名人は工場集結の私達の進歩を目撃した。このごろ、Covid-19流行病が原因で、私達はまた全体的なバイヤーとのテレビ会議の経験があった。
受入検査
- プロダクトは壊れやすい。私達は十分にそれを詰め、壊れやすい分類した。私達は優秀な国内および国際的な明白な会社を通って交通機関の質を保障するために渡す。
- 商品を受け取った後、外のカートンが良好であるかどうか確認するために注意して扱えば。注意深く外のカートンを開け、荷箱が一直線上であるかどうか確認しなさい。それらを取る前に映像を撮りなさい。
- プロダクトが適用されるときクリーン ルームの真空パックを開けなさい。
- プロダクトが急使の間に傷つけられてあったら、映像を撮るか、またはビデオをすぐに記録しなさい。包装箱から傷つけられたプロダクトを取ってはいけない!私達にすぐに連絡すれば私達は問題をよく解決する。
